DISB Spektrometer Elektronik mit schneller Taktung für Geräteintegratoren

In diesem Beitrag können Sie über unsere kompakte DISB-Elektronik lesen, die speziell für OEM-Instrumentenhersteller entwickelt wurde.

Wenn Sie Fragen zu unserer Spektrometerelektronik haben, können Sie sich jederzeit gerne an uns wenden, um mehr zu erfahren und eventuell eine kostenlose Demo zu vereinbaren.

DISB Spektrometerelektronik

DISB (Digital Image Sensor Board) ist Ibsens eigene entwickelte OEM Spektrometer Elektronik. Es verfügt über eine SPI-Schnittstelle und ist somit ideal für die schnelle und einfache Integration in Ihr Instrument. Es bietet eine schnelle Auslesung – bis zu 600 Hz für 2048 Pixel – und eine genaue Zeitsteuerung in 200 Nanosekunden-Schritten mit nur 10 Nanosekunden Jitter.

DISB hilft Instrumentenintegratoren, den Aufwand der Entwicklung einer analogen Elektronikschnittstelle zu vermeiden und bietet Detektor Array-Steuerung, Analog-Digital-Wandlung (16 Bit), schnelle SPI-Schnittstelle , On-Board-Speicherung von Kalibrierung sowie Hard- und Software Triggering Optionen.

SPI ist das neue Orange in der Spektroskopie

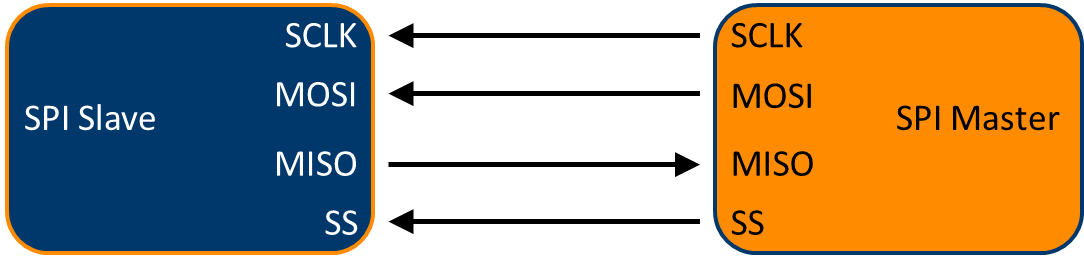

Die Serial Peripheral Interface (SPI) ist ein Schnittstellenbus, der üblicherweise verwendet wird, um Daten zwischen zwei Geräten auszutauschen – einem Master und einem Slave, wobei diese Geräte Mikrocontroller (Master) und kleine Peripheriegeräte wie ein Spektrometer (Slave) sind.

SCLK: Serial Clock
MOSI: Master Output Slave Input
MISO: Master Input Slave Output
SS: Slave Select

Ein SPI arbeitet im Vollduplex-Modus, was bedeutet, dass Daten gleichzeitig in beide Richtungen übertragen werden können. Es verwendet separate Takt- und Datenleitungen, die vom Master vorgegeben werden, zusammen mit einer Auswählleitung, um das Gerät auszuwählen, mit dem Sie kommunizieren möchten.

Viele Kompakte Spektrometer sind mit einer USB-Schnittstelle ausgestattet, die sich gut für die Verwendung des Spektrometers im Labor eignet, um es an Ihren Laptop anzuschließen. Für die Integration mit einem Mikroprozessor in einem spektroskopischen Instrument ist die SPI-Schnittstelle jedoch ideal, da die meisten Mikroprozessoren über eine integrierte SPI-Schnittstelle verfügen und als Master fungieren können. Im Gegensatz dazu würde eine USB-Schnittstelle einen zusätzlichen Chip auf Ihrer Platine erfordern.

Unterstützte Detektoren
