+1/-1 Ordnung Phasenmasken
Einfache und kostengünstige Fabrikation von Bragg-Transmissionsgitter
Die +1\/-1 Ordnungsprinzip Phasenmasken von Ibsen gewährleisten Qualität und erleichtern die Produktion in der Telekommunikations-, Sensor- und Laserindustrie. Bei der Herstellung von Faser- und Wellenleiter-Bragg-Gittern wird die Phasenmaske von einem Laser beleuchtet. Die Selbstinterferenz zwischen den gebeugten ersten Ordnungen erzeugt die erforderliche Steigung in der Faser oder im Wellenleiter.
Jede Abweichung von der gewünschten Gitterstruktur in der Phasenmaske wird direkt auf die Faser oder den Wellenleiter übertragen. Es ist daher unerlässlich, dass die Teilung der Phasenmaske präzise, gleichmäßig und fehlerfrei ist. Durch wissenschaftliche Prinzipien und Naturkonstanten gewährleistet unser Fertigungsprozess absolute Teilungsgenauigkeit. Darüber hinaus gewährleisten geometrische Prinzipien in unseren Produktionsanlagen eine strenge Gleichmäßigkeit, wodurch E-Beam-Nachteile wie Stitching-Fehler und Feldverzerrung vermieden werden.
Weitere wichtige Merkmale unserer +1/-1 Ordnungsphasenmasken sind:
Haupt-vorteile
+1/-1 Ordnungsprinzip

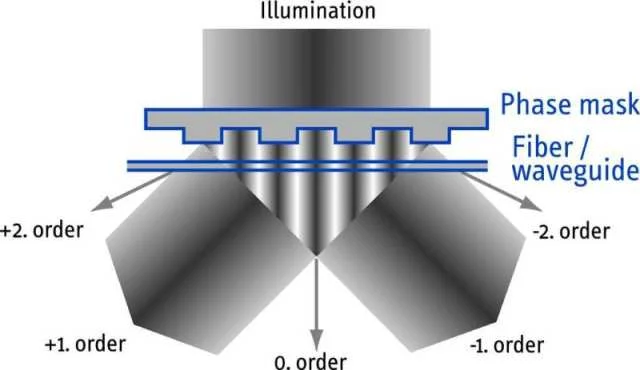

Unter Verwendung des +1/-1-Ordnungsprinzip wird die Phasenmaske so optimiert, dass sie Licht gleichmäßig und maximal in die Plus-erste und Minus-erste Ordnung beugt. Die Selbstinterferenz zwischen diesen beiden Ordnungen erzeugt ein Interferenzmuster mit der halben Teilung der Phasenmaskenteilung. Wie das Diagramm veranschaulicht, kann eine +1/-1-Ordnungsphasenmaske zusätzliche unerwünschte Ordnungen erzeugen. Ibsen-Phasenmasken haben ein stark unterdrücktes Rauschen nullter Ordnung. Der Hauptvorteil dieses +1/-1-Ordnungsprinzip (relativ zum 0/-1-Ordnungsprinzip) ist seine einfache Verwendung mit normal einfallender Beleuchtung.
Dokumentation
Produktpalette und Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Gitterperioden | 260 nm - 2650 nm |
| Beleuchtungswellenlängen | 193 nm - 1065 nm |
| Material | UV-taugliches Quarzglas |
| Periodengenauigkeit | +/- 0.01 nm |
| Periodengleichmäßigkeit | +/- 0.01 nm |
| Chirp Rates | 0 - 30 nm/cm |
| Standardmäßige Gittergrößen | 10 mm x 10 mm 25 mm x 10 mm 50 mm x 10 mm 100 mm x 10 mm |
| Garantierte Unterdrückung der 0. Ordnung | <3% (lower spec optional) |
| Typische Unterdrückung der 0. Ordnung | 0-2 % |
| Gleichmäßigkeit der 0. Ordnung | |
| Gitterlänge 10 mm | +/- 0.5 % |
| Gitterlänge 25 mm | +/- 0,75 % |
| Gitterlänge 50 mm | +/- 1,0 % |
| Gitterlänge 100 mm | +/- 1,5 % |
Ibsen als Ihr Gitter-Hersteller
Bei Ibsen Photonics wissen wir, dass das optische Gitter eine unternehmenskritische Komponente in Ihrem Gerät oder Instrument ist – wo Leistung und Zuverlässigkeit nicht verhandelbar sind.
Als ein ISO 9001 und 13485 zertifizierter Hersteller verfügen wir über jahrzehntelange Erfahrung in der Prototypenentwicklung und der High-Volume-Produktion von Transmissionsgittern. Unser Fokus ist unerschütterlich: die Lieferung von höchster, gleichbleibender Qualität.
Unser Engagement basiert auf robusten, bewährten Designs, 100%iger Metrologie der Beugungseffizienz und umfassender Ausgangskontrolle. Das Ergebnis? Über Hunderttausende von Transmissionsgittern, die im Einsatz sind – ohne einen einzigen Zuverlässigkeitsausfall oder Rückgabe.
Wir pflegen stabile Lieferketten durch langjährige Partnerschaften mit qualifizierten Unterlieferanten und bieten flexible Liefermodelle, die auf OEM-Bedürfnisse zugeschnitten sind, einschließlich Rahmenaufträgen und Kanban-Vereinbarungen.
Die Partnerschaft mit Ibsen bedeutet, dass Sie sich auf einen zuverlässigen, erfahrenen Gitterlieferanten verlassen können – damit Sie sich auf die Weiterentwicklung Ihrer Kerntechnologie konzentrieren können.
Vorteile der Zusammenarbeit mit Ibsen:
Welche Phasenmaske soll verwendet werden?
Für weitere Informationen oder zur Anforderung eines Angebots kontaktieren Sie uns bitte.
