Spektrometer-Elektronik
Unsere Spektrometer können ohne begleitende Elektronik erworben werden, wodurch ein direkter Zugriff auf die Pins des gewählten Detektor möglich ist. Alternativ kann Ibsen Photonics unsere Digital Image Sensor Boards (DISB) liefern, die den Detektor der Wahl über Hardware-Befehle über eine Serial Peripheral Interface (SPI) betreiben. Die DISB-Elektronik kann auch mit einer DISB-zu-USB-Bridge-Platine geliefert werden, die die SPI-Verbindung in einen Standard-USB 2.0-Anschluss für den bequemen Anschluss an einen PC umwandelt.
Für spezialisierte Anwendungen, die sehr hohe Zeilenraten in der Größenordnung von mehreren zehn kHz erfordern, ist die MIPI DISB (M-DISB) Elektronik eine ideale Wahl, um die in solchen Fällen erforderliche Datenrate bereitzustellen. Die M-DISB-Elektronik kann zusätzlich auch mit einem MIPI-USB-Entwicklerkit geliefert werden, das das MIPI-Signal in eine Standard-Superspeed-USB3-Verbindung umwandelt, um eine bequeme Verbindung zu einem PC zu ermöglichen.
Nachfolgend finden Sie Links zu all unserer verfügbaren Elektronik.
Spektrometer-Elektronik Übersicht
| Parameter | DISB-101T | DISB-105 | DISB-220 | DISB-290 | DISB-315 | DISB-380 | M-DISB-191 | DISB-USB Bridge |
|---|---|---|---|---|---|---|---|---|
| Unterstützte Detektoren | S11639 S13496 | S14739 | S8380 S8381 | S8382 S8383 | S10420 | S11156 | S17122 | DISB Elektronik |
| Unterstütztes Developer's Kit | DISB | Mini-DISB | DISB | DISB | DISB | DISB | MIPI-USB | DISB Mini-DISB |
| Parameter | DISB-386 | DISB-400 | DISB-411 | DISB-415 | DISB-466 | DISB-486 | DISB-USB Bridge |
|---|---|---|---|---|---|---|---|
| Unterstützte Detektoren | S11850 S14651 | G13913 | G11620 | G11476N-128LB | G11508 G11477 | G17225-1024DG | DISB Elektronik |
| Unterstütztes Developer's Kit | DISB ohne/mit Kühlung | Mini-DISB | DISB | DISB ohne/mit Kühlung | DISB Mini-DISB DISB mit Kühlung |
Verwenden Sie den horizontalen Bildlauf, um weitere DISB-Versionen anzuzeigen!

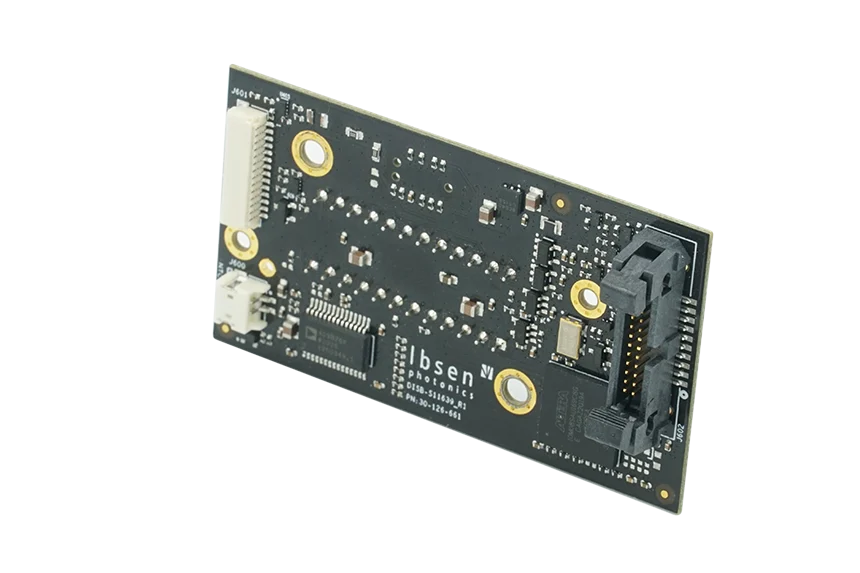

DISB-101T
Elektronik, die für die meisten unserer Spektrometer mit CMOS-Detektoren von Hamamatsu verwendet wird.
Die Schnittstelle ist eine Serial Peripheral Interface (SPI). Durch die Kombination mit einer DISB-USB-Bridge-Platine können Sie die Schnittstelle über USB nutzen. Die wichtigsten Merkmale des DISB-101T sind in der folgenden Tabelle aufgeführt.
| Elektronik | DISB-101T |
|---|---|
| Hauptschnittstelle | SPI |
| Optionale Schnittstelle | USB (DISB-USB-Brücke) |
| Frame Rate über SPI | 600 Hz (2048 px) 300 Hz (4096 px) |
| Frame Rate über USB | 250 Hz (2048 px) 125 Hz (4096 px) |
| Unterstützte Detektoren | S11639-01 CMOS S13496 CMOS |
| Leistungsaufnahme (typ.) | 0.8 W |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit |
| Externer Trigger | Konfigurierbare Verzögerung Jitter +/-10 Nanosek. |
| Ausgangssignal für die Lampensteuerung | Ja |
| On-Board-Berechnungen | Mittelwertbildung |
| Interessensbereich | Ja |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| Temperaturüberwachung | Ja |
| Remote-Firmware-Upgrade | Ja |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| Programmierschnittstelle | Register R/W über SPI |

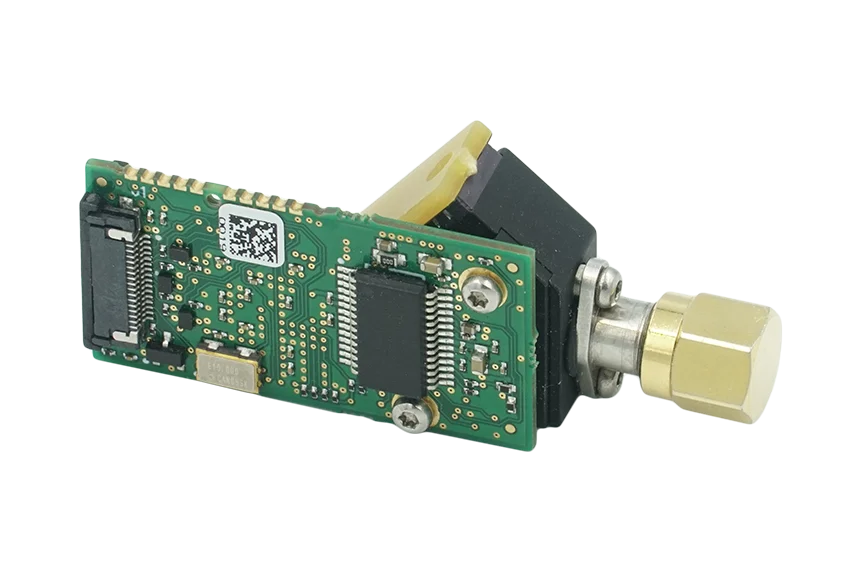

DISB-105
Elektronik für die kompaktesten CMOS Detektoren von Hamamatsu, die für unsere PEBBLE Spektrometer verwendet werden.
Die Schnittstelle ist eine Serial Peripheral Interface (SPI). Durch die Kombination mit einer DISB-USB-Bridge-Platine können Sie die Schnittstelle über USB nutzen. Die wichtigsten Merkmale des DISB-105 sind in der folgenden Tabelle aufgeführt.
| Elektronik | DISB-105 |
|---|---|
| Hauptschnittstelle | SPI |
| Optionale Schnittstelle | USB (DISB-USB-Brücke) |
| Frame Rate (SPI, 256 Pixel) | 4800 Hz |
| Unterstützte Detektoren | S14739 |
| Leistungsaufnahme (typ.) | 0.8 W |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit |
| Externer Trigger | Konfigurierbare Verzögerung Jitter +/-10 Nanosek. |
| On-Board-Berechnungen | Mittelwertbildung |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| Temperaturüberwachung | Ja |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| Programmierschnittstelle | Register R/W über SPI |

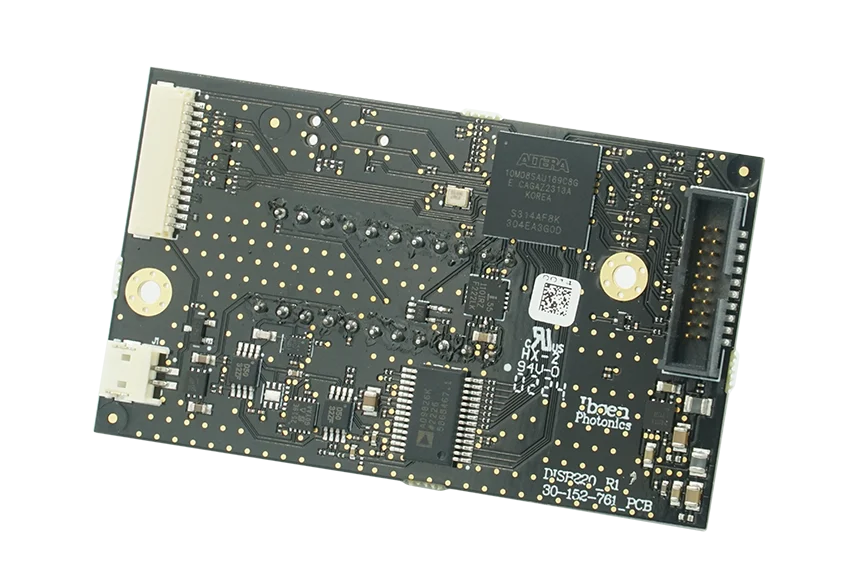

DISB-220
Elektronik für unsere Spektrometer mit NMOS Detektoren von Hamamatsu.
Die Schnittstelle ist eine Serial Peripheral Interface (SPI). Durch die Kombination mit einer DISB-USB-Bridge-Platine können Sie die Schnittstelle über USB nutzen. Die wichtigsten Merkmale des DISB-220 sind in der folgenden Tabelle aufgeführt.
| Elektronik | DISB-220 |
|---|---|
| Hauptschnittstelle | SPI |
| Optionale Schnittstelle | USB (DISB-USB-Brücke) |
| Frame Rate (SPI, 256 Pixel) | 148 Hz |
| Unterstützte Detektoren | S8380 S8381 |
| Leistungsaufnahme (typ.) | 0.775 W |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit |
| Externer Trigger | Konfigurierbare Verzögerung Jitter +/-10 Nanosek. |
| On-Board-Berechnungen | Ja |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| Temperaturüberwachung | Ja |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| Programmierschnittstelle | Register R/W über SPI |

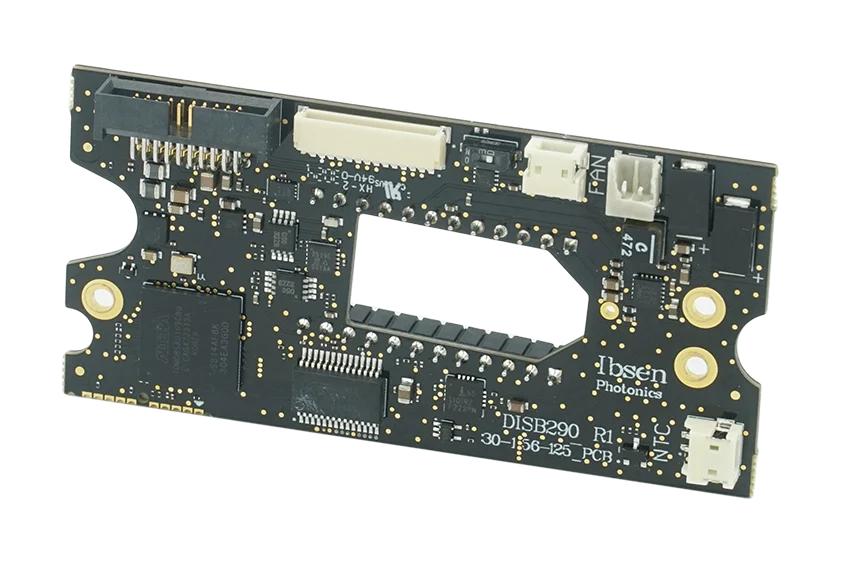

DISB-290
Elektronik für Spektrometer mit TE-gekühlten NMOS Detektoren von Hamamatsu.
Die Schnittstelle ist eine Serial Peripheral Interface (SPI). Durch die Kombination mit einer DISB-USB-Bridge-Platine können Sie die Schnittstelle über USB nutzen. Die wichtigsten Merkmale des DISB-290 sind in der folgenden Tabelle aufgeführt.
| Elektronik | DISB-290 |
|---|---|
| Hauptschnittstelle | SPI |
| Optionale Schnittstelle | USB (DISB-USB-Brücke) |
| Frame Rate (SPI, 256 Pixel) | 148 Hz |
| Unterstützte Detektoren | S8382 S8383 |
| Leistungsaufnahme (typ.) | 0.275 W |
| TEC-Leistungsaufnahme (typ.) | 2 W |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit |
| Externer Trigger | Konfigurierbare Verzögerung Jitter +/-10 Nanosek. |
| On-Board-Berechnungen | Ja |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| Temperaturüberwachung | Ja |
| TEC-Steuerung | Ja |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| Programmierschnittstelle | Register R/W über SPI |

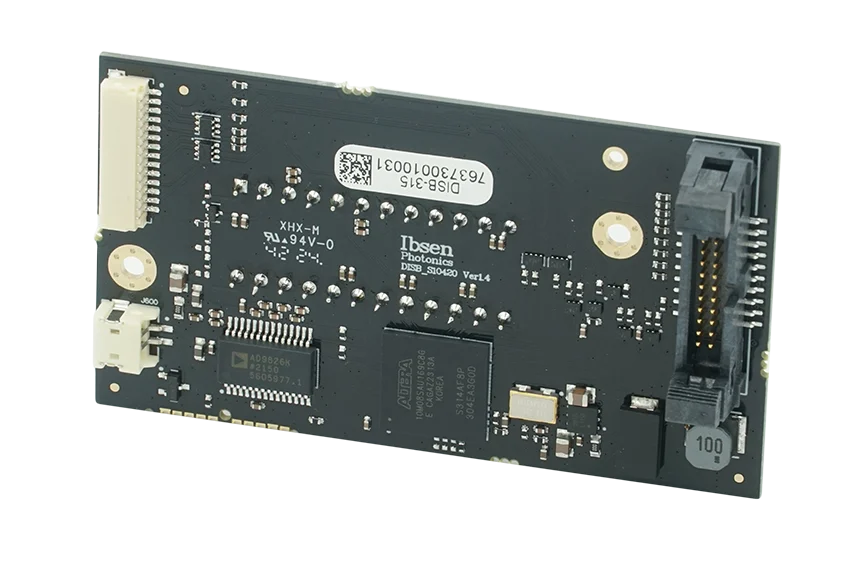

DISB-315
Elektronik für Spektrometer mit rauscharmen, ungekühlten CCD Detektoren von Hamamatsu.
Die Schnittstelle ist Serial Peripheral Interface (SPI). Durch die Kombination mit einer DISB-USB-Bridge-Platine können Sie eine Verbindung über USB herstellen. Die wichtigsten Merkmale unseres DISB-315 sind in der folgenden Tabelle aufgeführt.
| Elektronik | DISB-305/315 |
|---|---|
| Hauptschnittstelle | SPI |
| Optionale Schnittstelle | USB (DISB-USB-Brücke) |
| Frame Rate (SPI, 1024/2048 Pixel) | 166/100 Hz |
| Unterstützte Detektoren | S10420 BT-CCD |
| Leistungsaufnahme (typ.) | 0.275 W |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit |
| Externer Trigger | Konfigurierbare Verzögerung Jitter +/-20 Nanosek. |
| On-Board-Berechnungen | Mittelwertbildung |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| Temperaturüberwachung | Ja |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| Programmierschnittstelle | Register R/W über SPI |

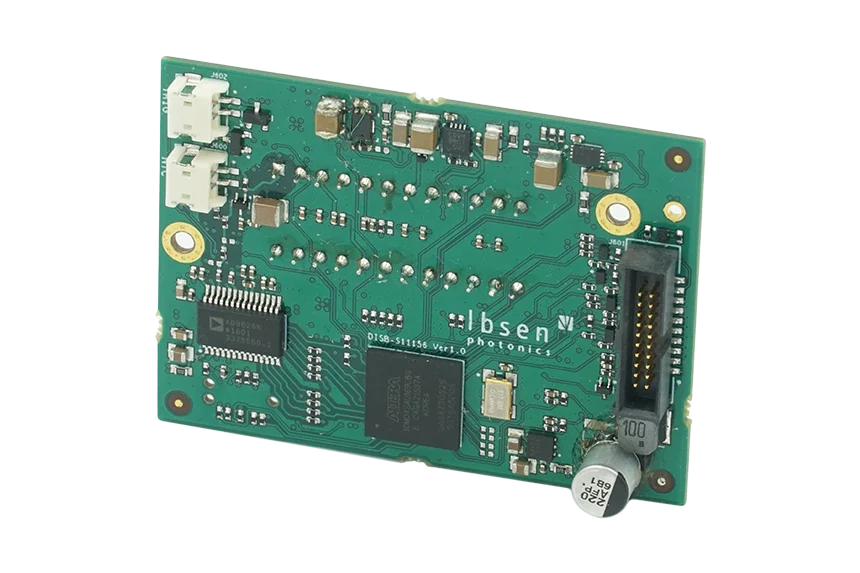

DISB-380
Elektronik für Spektrometer mit schnellen, ungekühlten CCD Detektoren von Hamamatsu.
Die Schnittstelle ist Serial Peripheral Interface (SPI). Durch die Kombination mit einer DISB-USB-Brückenplatine können Sie die Schnittstelle über USB nutzen. Die wichtigsten Merkmale unseres DISB-380 sind in der folgenden Tabelle aufgeführt.
| Elektronik | DISB-380 |
|---|---|
| Hauptschnittstelle | SPI |
| Optionale Schnittstelle | USB (DISB-USB-Brücke) |
| Frame Rate (SPI, 2048 Pixel) | 600 Hz |
| Unterstützte Detektoren | S11156 BT-CCD |
| Leistungsaufnahme (typ.) | 3.7 W |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit |
| Externer Trigger | Konfigurierbare Verzögerung Jitter +/-10 Nanosek. |
| On-Board-Berechnungen | Nein |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| Temperaturüberwachung | Ja |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| Programmierschnittstelle | Register R/W über SPI |

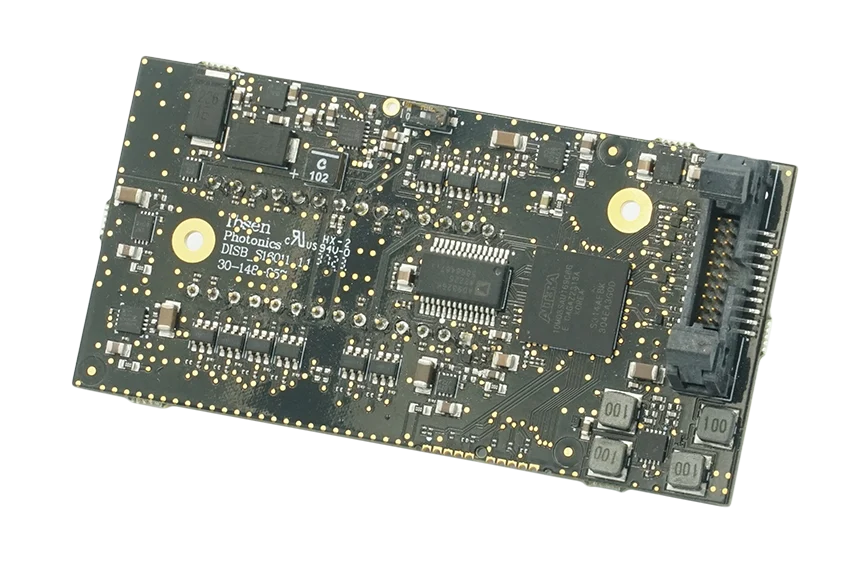

DISB-386
Elektronik für Spektrometer mit rauscharmen, TE-gekühlten CCD Detektoren von Hamamatsu.
Die Schnittstelle ist Serial Peripheral Interface (SPI). Durch die Kombination mit einer DISB-USB-Bridge-Platine können Sie eine Verbindung über USB herstellen. Die wichtigsten Merkmale unseres DISB-386 sind in der folgenden Tabelle aufgeführt.
| Elektronik | DISB-386 |
|---|---|
| Hauptschnittstelle | SPI |
| Optionale Schnittstelle | USB (DISB-USB-Brücke) |
| Frame Rate (SPI, 2048 Pixel, S11850/S14651 Detektor) | 100/83 Hz |
| Unterstützte Detektoren | S11850 BT-CCD S14651 BT-CCD |
| Leistungsaufnahme (typ.) | 1.25 W |
| TEC-Leistungsaufnahme (typ.) | 0.7 W |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit |
| Externer Trigger | Konfigurierbare Verzögerung Jitter +/-20 Nanosek. |
| On-Board-Berechnungen | Mittelwertbildung |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| Temperaturüberwachung | Ja |
| TEC-Steuerung | Ja |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| Programmierschnittstelle | Register R/W über SPI |

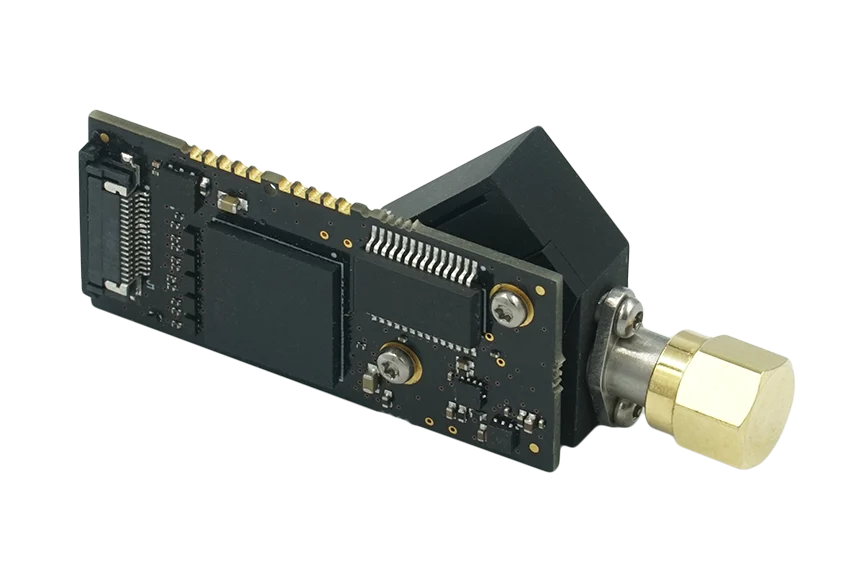

DISB-400
Elektronik für Spektrometer mit kompakten, ungekühlten InGaAs Detektoren von Hamamatsu.
Die Schnittstelle ist Serial Peripheral Interface (SPI). Durch die Kombination mit einer DISB-USB-Bridge-Platine können Sie eine Verbindung über USB herstellen. Die wichtigsten Merkmale unseres DISB-400 sind in der folgenden Tabelle aufgeführt.
| Elektronik | DISB-400 |
|---|---|
| Hauptschnittstelle | SPI |
| Optionale Schnittstelle | USB (DISB-USB-Brücke) |
| Frame Rate (SPI, 256 Pixel) | 3000 Hz |
| Unterstützte Detektoren | G13913 |
| Leistungsaufnahme (typ.) | 0.8 W |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit |
| Externer Trigger | Konfigurierbare Verzögerung Jitter +/-20 Nanosek. |
| On-Board-Berechnungen | Mittelwertbildung |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| Temperaturüberwachung | Ja |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| Programmierschnittstelle | Register R/W über SPI |

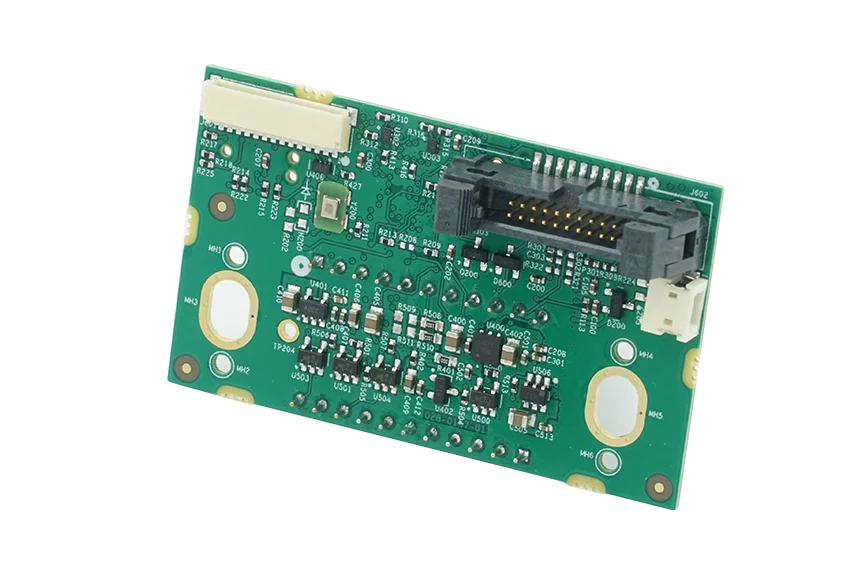

DISB-411
Elektronik für unsere Kompakte Spektrometer mit ungekühlten InGaAs Detektoren von Hamamatsu.
Die Schnittstelle ist Serial Peripheral Interface (SPI). Durch die Kombination mit einer DISB-USB-Bridge-Platine können Sie eine Verbindung über USB herstellen. Die wichtigsten Merkmale des DISB-411 sind in der folgenden Tabelle aufgeführt.
| Elektronik | DISB-411 |
|---|---|
| Hauptschnittstelle | SPI |
| Optionale Schnittstelle | USB (DISB-USB-Brücke) |
| Frame Rate (SPI, 256 Pixel) | 4800 Hz |
| Unterstützte Detektoren | G11620 |
| Leistungsaufnahme (typ.) | 0.8 W |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit |
| Externer Trigger | Konfigurierbare Verzögerung Jitter +/-20 Nanosek. |
| On-Board-Berechnungen | Ja |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| Temperaturüberwachung | Ja |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| Programmierschnittstelle | Register R/W über SPI |

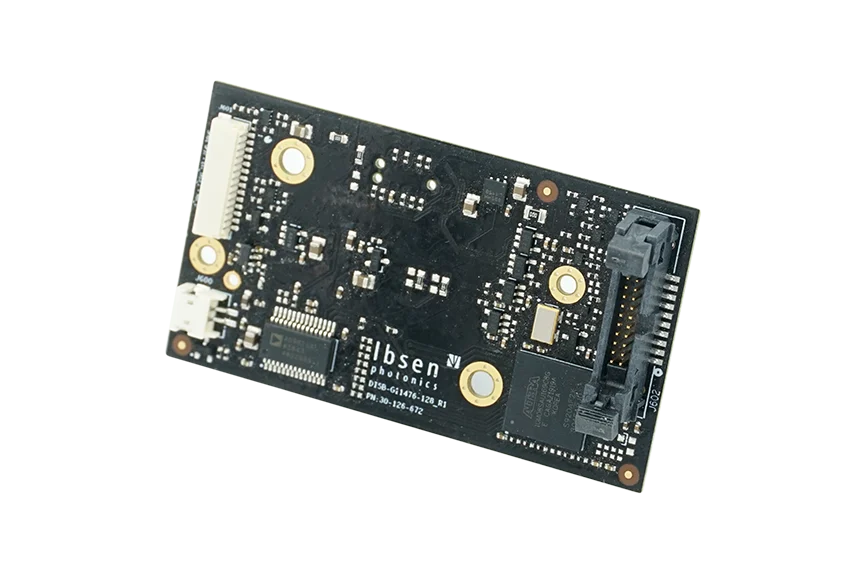

DISB-415
Elektronik für unsere kompakten XNIR-Spektrometer mit ungekühlten InGaAs Detektoren von Hamamatsu.
Die Schnittstelle ist Serial Peripheral Interface (SPI). Durch die Kombination mit einer DISB-USB-Bridge-Platine können Sie eine Verbindung über USB herstellen. Die wichtigsten Merkmale des DISB-415 sind in der folgenden Tabelle aufgeführt.
| Elektronik | DISB-415 |
|---|---|
| Hauptschnittstelle | SPI |
| Optionale Schnittstelle | USB (DISB-USB-Brücke) |
| Frame Rate (SPI, 128 Pixel) | 9600 Hz |
| Unterstützte Detektoren | G11476N-128LB |
| Leistungsaufnahme (typ.) | 0.8 W |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit |
| Externer Trigger | Konfigurierbare Verzögerung Jitter +/-20 Nanosek. |
| On-Board-Berechnungen | Ja |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| Temperaturüberwachung | Ja |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| Programmierschnittstelle | Register R/W über SPI |

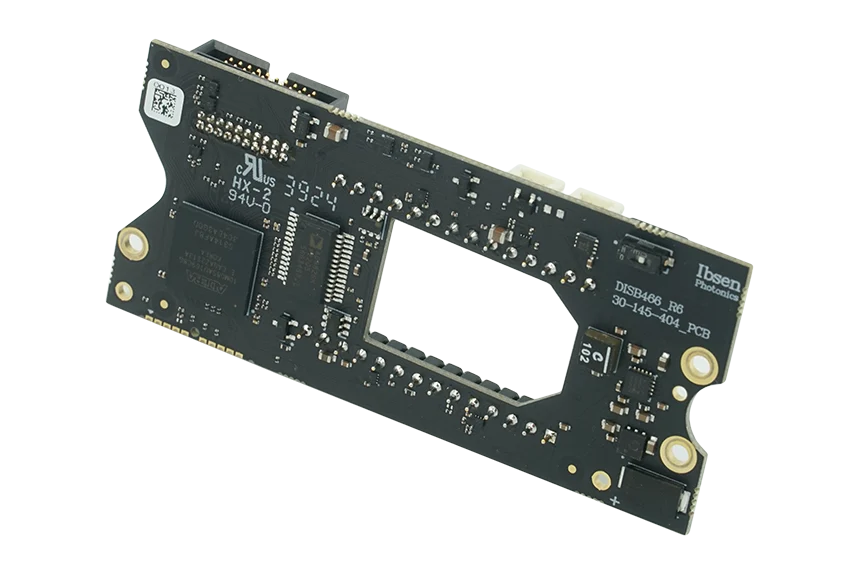

DISB-466
Elektronik für Spektrometer mit TE-gekühlten InGaAs Detektoren von Hamamatsu.
Die Schnittstelle ist Serial Peripheral Interface (SPI). Durch die Kombination mit einer DISB-USB-Bridge-Platine können Sie eine Verbindung über USB herstellen. Die wichtigsten Merkmale des DISB-466 sind in der folgenden Tabelle aufgeführt.
| Elektronik | DISB-466 |
|---|---|
| Hauptschnittstelle | SPI |
| Optionale Schnittstelle | USB (DISB-USB-Brücke) |
| Frame Rate (SPI, 256 Pixel) | 3000 Hz |
| Unterstützte Detektoren | G11508 InGaAs G11477 InGaAs |
| Leistungsaufnahme (typ.) | 1.25 W |
| TEC-Leistungsaufnahme (typ. S11508 / S11477) | 3.9 / 6.0 W |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit |
| Externer Trigger | Konfigurierbare Verzögerung Jitter +/-20 Nanosek. |
| On-Board-Berechnungen | Mittelwertbildung |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| TEC-Steuerung | Ja |
| Temperaturüberwachung | Ja |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| Programmierschnittstelle | Register R/W über SPI |

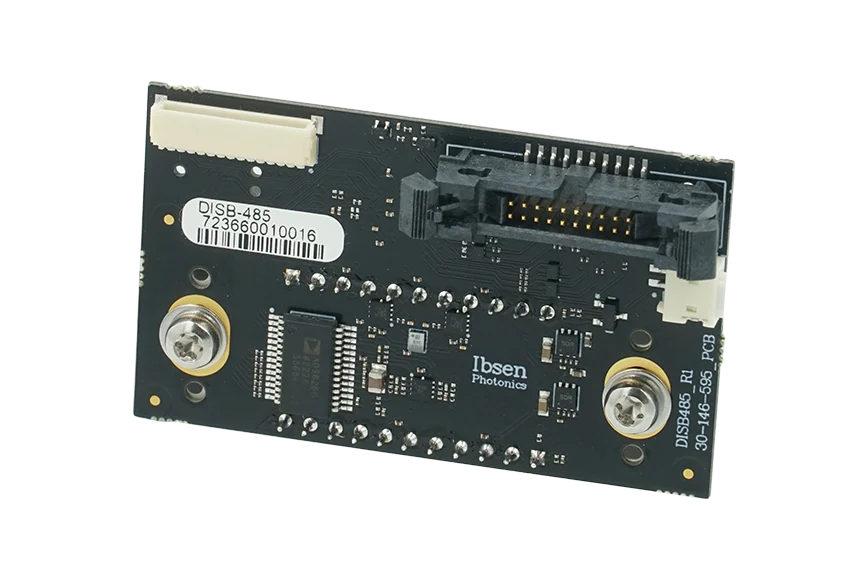

DISB-486
Elektronik für Spektrometer mit schnellen, hochauflösenden InGaAs Detektoren von Hamamatsu.
Die Schnittstelle ist Serial Peripheral Interface (SPI). Durch die Kombination mit einem DISB-USB Bridge Board kann die Anbindung über USB erfolgen. Die Hauptmerkmale des DISB-486 sind in der folgenden Tabelle aufgeführt.
| Elektronik | DISB-486 |
|---|---|
| Hauptschnittstelle | SPI |
| Optionale Schnittstelle | USB (DISB-USB-Brücke) |
| Frame Rate (SPI, 1024 Pixel) | 1200 Hz |
| Unterstützte Detektoren | G17225-1024DG |
| Leistungsaufnahme (typ.) | 1.4 W |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit |
| Externer Trigger | Konfigurierbare Verzögerung Jitter +/-20 Nanosek. |
| On-Board-Berechnungen | Ja |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| Temperaturüberwachung | Ja |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| Programmierschnittstelle | Register R/W über SPI |

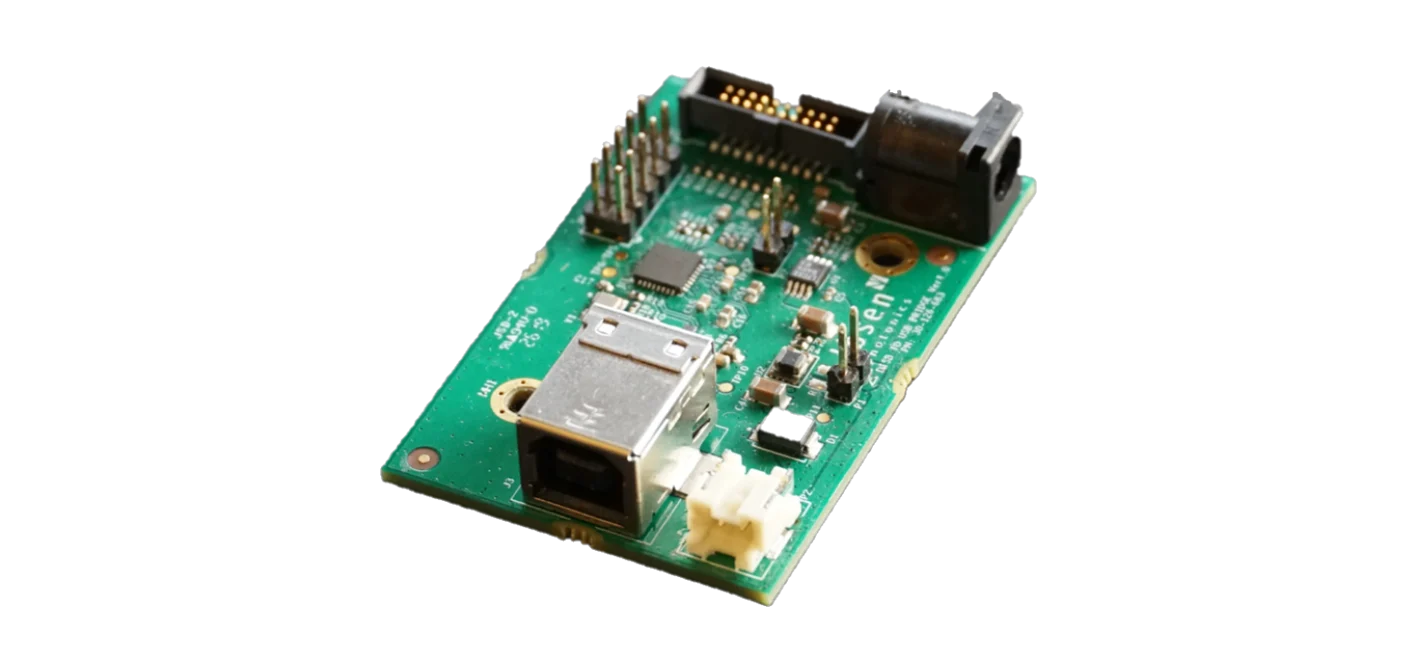

DISB-USB Bridge
Elektronik zur Umwandlung der SPI-Schnittstelle der DISB-Elektronik in USB 2.0.
Die Platine ermöglicht eine komfortable Schnittstelle zu jedem Standard-PC und erlaubt die Nutzung der Ibsen Photonics DISB-USB Evaluierungssoftware und des SDK.
Die wichtigsten Merkmale der DISB-USB Bridge sind in der untenstehenden Tabelle aufgeführt.
| Elektronik | DISB-USB Bridge |
|---|---|
| Hauptschnittstelle | USB 2.0 |
| Bildrate (USB) 2048 Pixel 1024 Pixel 256 Pixel | 250 Hz 500 Hz 1000 Hz |
| Unterstützte DISB | DISB-101, DISB-101T, DISB-105 DISB-220, DISB-280 DISB-315. DISB-380. DISB-386 DISB-400. DISB-411. DISB-415. DISB-466, DISB-486 |
| Diagnoseanschluss | Ja |
| Versorgungsspannung | 6 V (Hohlstecker) 6-12 V (P2-Anschluss) |
| Evaluierungssoftware (Windows) | DISB-USB Evaluation SW |
| SDK | Ja (Windows) |
| Bibliotheksdateien | Windows und Linux |
| Programmiersprachen | C/C++, C#, Python, LabVIEW, MATLAB. |
MIPI / HighSpeed Elektronik

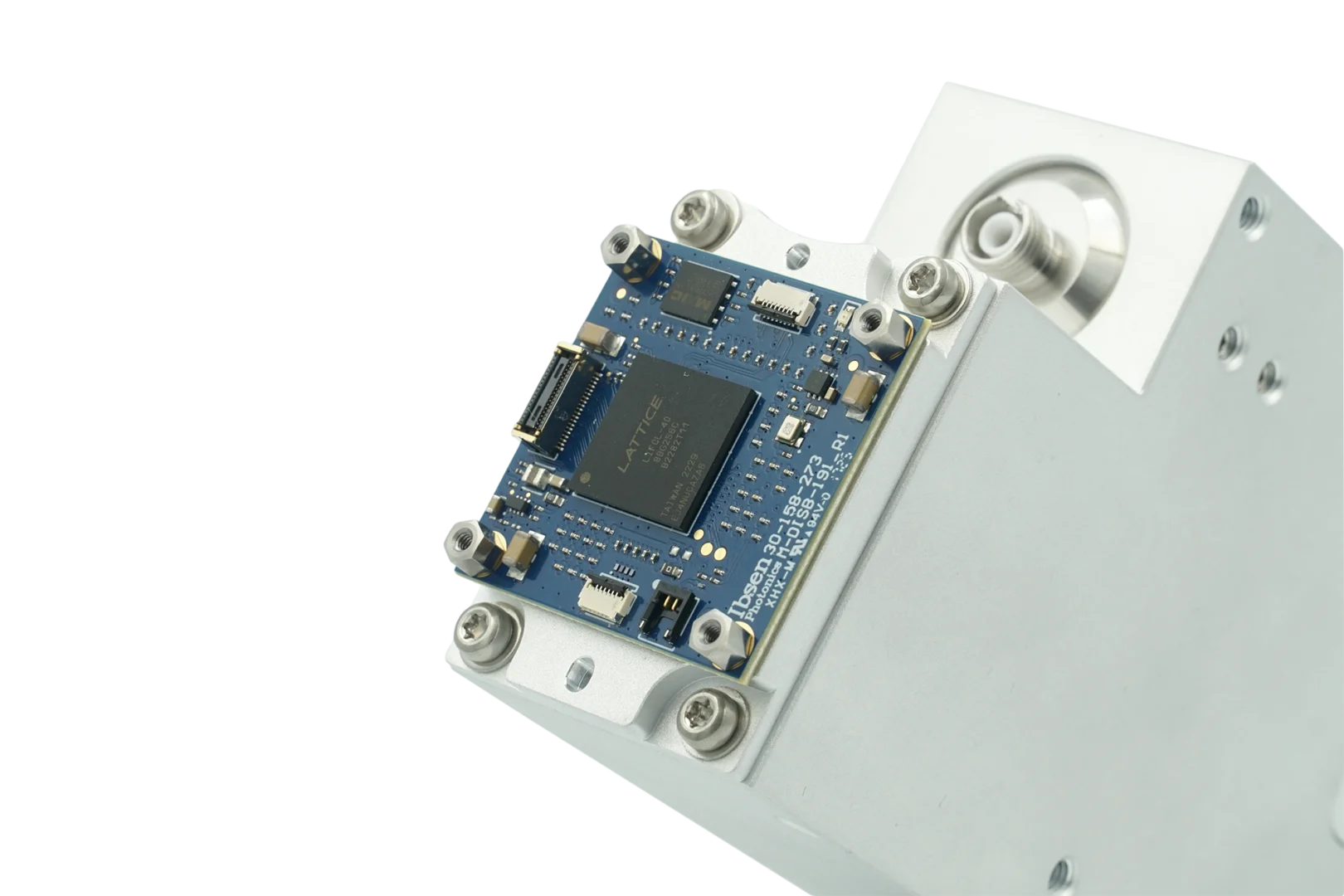

M-DISB-191
Elektronik für Hochgeschwindigkeits-Spektroskopie wie die Optische Kohärenztomographie (OCT)
Die Schnittstelle ist Mobile Industry Processor Interface (MIPI). Durch die Kombination mit einem MIPI-USB-Entwicklerkit können Sie über USB3 eine Schnittstelle herstellen. Die Hauptmerkmale unseres M-DISB-191 sind in der folgenden Tabelle aufgeführt.
| Elektronik | M-DISB-191 |
|---|---|
| Hauptschnittstelle | MIPI-CSI2 |
| Optionale Schnittstelle | USB3 (MIPI-USB-Entwicklerkit) |
| Bildrate (MIPI, 2048 Pixel/ 1024 Pixel) | 61/101 kHz |
| Unterstützte Detektoren | S17122 CMOS |
| Leistungsaufnahme (typ.) | 863 mW |
| Steuerung der Integrationszeit | Konfigurierbare Integrationszeit ab 2,225 µs |
| Externer Trigger | 2 Modi zur Auswahl |
| On-Board-Berechnungen | Mittelwertbildung |
| On-Board-Speicherung des Kalibrierungskoeffizienten | Ja |
| Evaluierungssoftware (Windows) | EAGLE C-OCT-S-191 Evaluation SW |
| Programmierschnittstelle | Register Lese-/Schreibzugriff über I2C |
Möchten Sie mehr erfahren?
Weitere Informationen finden Sie weiter unten.
