Die Wahl des richtigen Raman-Spektrometers

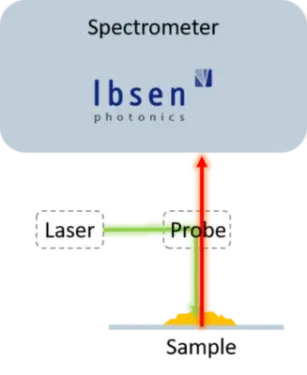

Ein Raman-Instrument besteht aus einem Laser, einer Sonde und einem Spektrometer. Abhängig von Ihrer Anwendung gibt es viele Dinge zu berücksichtigen, wenn Sie Geräte auswählen. Für Spektrometer, die für die Raman-Spektroskopie verwendet werden, sind Empfindlichkeit und Auflösung oft die wichtigsten Parameter. Die hochempfindlichen Spektrometer von Ibsen Photonics für die Raman-Spektroskopie bieten eine weltweit führende Empfindlichkeit und eine beeindruckende Auflösung in einem kompakten Formfaktor. Die OEM-Raman-Spektrometer von Ibsen sind als integrationsfertige Module konzipiert, wodurch es einfach ist, ein kompaktes Raman-Spektrometer direkt in Ihr System- oder Instrumentendesign einzubetten.
Die Wahl des Spektrometers hängt von Ihrer Anwendung ab – technischen Parametern wie Anregungslaserwellenlänge, Spektralbereich, Empfindlichkeit und Auflösung. Die Laserwellenlänge wird oft durch den richtigen Kompromiss zwischen dem Raman-Streusignal und dem Fluoreszenzsignal Ihrer Probe bestimmt. In vielen Fällen ist eine Laserwellenlänge von 785 nm ein guter Ausgangspunkt.
Der Spektralbereich wird durch die spezifischen Proben bestimmt, die Sie analysieren werden. Am häufigsten wird nur die Stokes-Verschiebung gemessen, was bedeutet, dass die Wellenzahlverschiebungen positiv sind und der Wellenlängenbereich, der abgedeckt werden muss, länger ist als die Anregungslaserwellenlänge.
Raman Spektrometer Empfindlichkeit und Auflösung

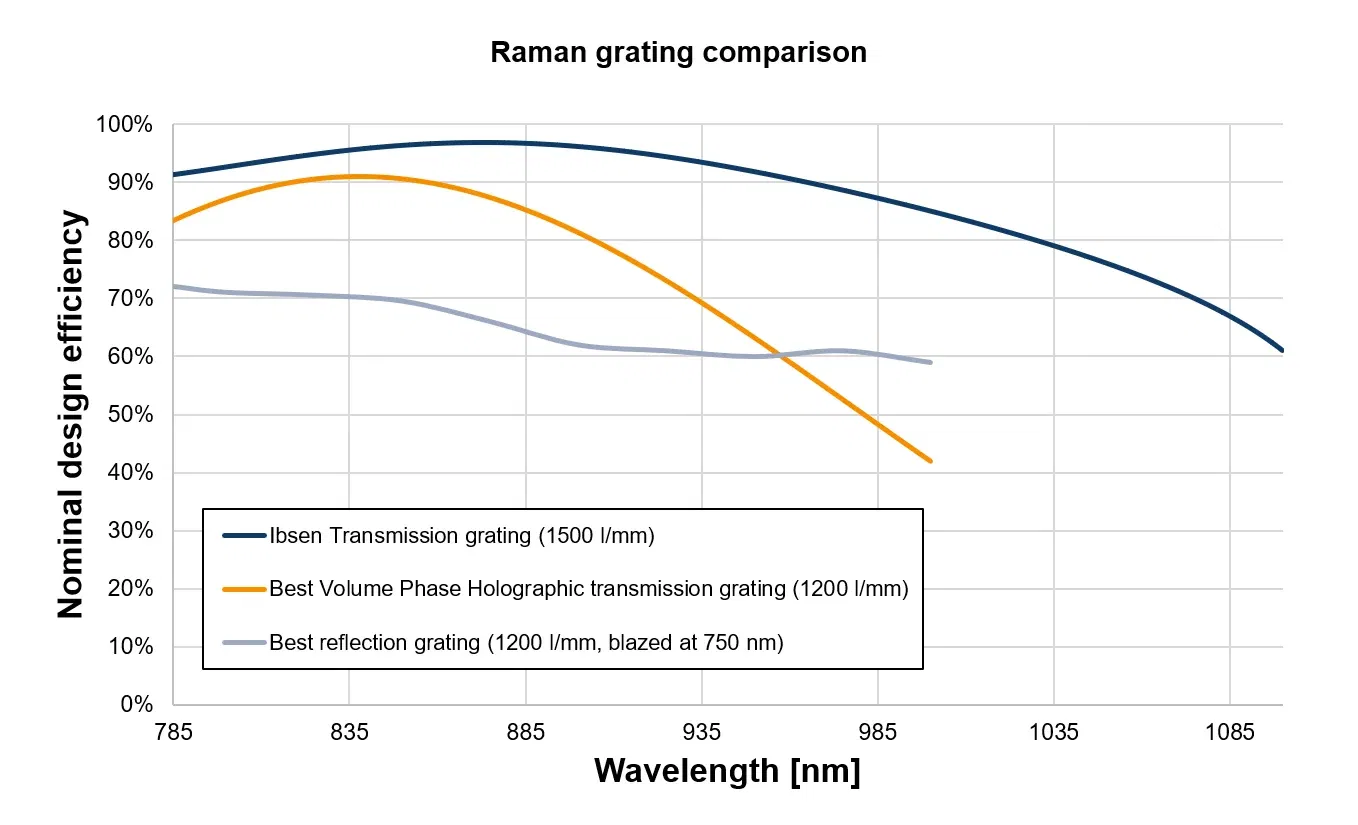

Im Allgemeinen sind Raman-Signale sehr schwach, weshalb das in Raman-Systemen verwendete Spektrometer hochempfindlich sein muss. Dies kann durch die Wahl eines leistungsstarken OEM-Spektrometers mit einem möglichst hohen Durchsatz erreicht werden. Ibsen Photonics bietet die weltweit beste Empfindlichkeit, die durch unsere in-house gefertigten Transmissionsgitter ermöglicht wird, welche die höchste auf dem Markt erhältliche Breitband-Beugungseffizienz aufweisen. Darüber hinaus können eine hohe numerische Apertur, ein hoher Eingangsspalt und die Verwendung eines tiefgekühlten Detektors eine hohe Empfindlichkeit gewährleisten.
Die Auflösung eines Spektrometers bestimmt, wie gut Ihr Instrument in der Lage ist, eng beieinander liegende Peaks aufzulösen. Eine hohe Auflösung bedeutet oft eine geringere Empfindlichkeit, daher ist es im Allgemeinen ratsam, eine Auflösung zu wählen, die nur geringfügig größer ist als der von Ihnen erwartete Wellenzahlabstand zwischen den beiden engsten Peaks in Ihrem Spektrum.
Handheld oder Benchtop?
Neben den technischen Anforderungen sollten Sie auch berücksichtigen, wie das Instrument verwendet werden soll. Wenn das Instrument ein handheld- oder tragbares Raman-Gerät ist, ist es wichtig, Größe, Gewicht und möglicherweise den Stromverbrauch für einen längeren Batteriebetrieb zu berücksichtigen. In diesem Fall sollte eine Kühlung im Allgemeinen vermieden werden, da sie sowohl das Gewicht als auch den Stromverbrauch erhöht. Wenn das Instrument ein Benchtop-Raman-Modul ist, sind die Einschränkungen hinsichtlich Größe, Gewicht und Stromverbrauch nicht so streng.
Kosten von Raman Spektrometern
Schließlich sind die Kosten für das Raman-Spektrometer natürlich ein wichtiger Faktor. Faktoren, die den Preis des Raman-Spektrometers in die Höhe treiben, sind unter anderem gekühlte Detektoren und Optiken mit hoher numerischer Apertur. Als Faustregel gilt: Je kleiner die Größe, desto kosteneffizienter wird das Raman-Spektrometer.
Unsere Raman Spektrometer
| Parameter | Einheit | EAGLE Raman HR 532 | EAGLE Raman HR 785 | EAGLE Raman-S |
|---|---|---|---|---|
| Wellenlängenbereich | nm | 532 - 732 | 785 - 1080 | 800 - 1100 |
| Wellenverschiebungsbereich | cm-1 | 0 - 51361) | 0 - 34802) | 200 - 36502) |
| Auflösung | cm-1 | 8.53) | 5.83) | 6.34) |
| Numerische Apertur | 0.2 | 0.2 | 0.3 | |
| Optionen für den optischen Eingang | SMA | SMA | Free space, SMA oder kundenspezifische Ferrule | |
| Mehrkanal-Fähigkeit | Nein | Nein | Ja | |
| Detektoroptionen | Hamamatsu S11850-1106 oder S14651-2048 | Hamamatsu S11850-1106 oder S14651-2048 | Andor iVac 316 | |
| Detektorkühlung | o C | +5 | +5 | -60 |
| Elektrische Schnittstelle | SPI oder USB | SPI oder USB | USB | |
| Abmessungen | mm x mm x mm | 125 x 139 x 60 | 125 x 139 x 60 | 128 x 152 x 248 |
1) Mit 532 nm Anregungslaserwellenlänge
2) Mit 785 nm Anregungslaserwellenlänge
3) Maximale Auflösung mit 20 x 1000 μm Schlitz
4) Typische Auflösung mit 20 x 3000 μm Schlitz
Ibsen als Ihr Raman-Spektrometerhersteller
Wir bei Ibsen wissen, dass die Volumenfertigung von anwendungsspezifischen Raman-Spektrometern eine völlig andere Aufgabe ist als der Bau eines einzelnen wissenschaftlichen Instruments. Unsere Embedded-Raman-Spektrometerlösungen sind auf langfristige Stabilität und felderprobte Zuverlässigkeit ausgelegt und gewährleisten eine nahtlose Integration in größere Analyse- oder Diagnosesysteme. Wir sind ein ISO 9001 und 13485 zertifizierter Hersteller mit jahrzehntelanger Erfahrung in der Volumenfertigung von OEM-Spektrometern.
Unser Schwerpunkt liegt auf der hohen und gleichbleibenden Qualität unserer Produkte, die durch unsere bewährten, robusten Designs und die 100%ige Ausgangskontrolle gewährleistet wird. Insbesondere für Raman-Spektrometer kann unsere geringe Serienstreuung Ihnen helfen, die Modellübertragbarkeit zwischen Ihren Geräten zu erreichen.
Unsere Spektrometerdesigns wurden einer Umweltqualifizierung unterzogen, um den ordnungsgemäßen Betrieb innerhalb der spezifizierten thermischen, Feuchtigkeits-, Vibrations- und Falltestbedingungen sicherzustellen.
Wir haben langfristige Beziehungen zu einer Reihe qualifizierter Zulieferer aufgebaut, um Ihnen eine stabile Lieferkette zu gewährleisten. Darüber hinaus bieten wir unseren OEM-Kunden flexible Lieferoptionen an, die in der Regel auf Rahmenauftragsverträgen oder Kanban-Vereinbarungen basieren.
Alles in allem ist Ibsen Photonics ein etablierter Spektrometerlieferant, der es Ihnen ermöglicht, sich auf Ihr Kerngeschäft zu konzentrieren.
