FREEDOM HR-DUV

Home / Produkte / OEM Spektrometer

Kompaktes Deep-UV-OEM-Spektrometer

FREEDOM HR-DUV bietet die perfekte Balance zwischen kompakter Größe und hoher Auflösung in Ihrem Instrumentendesign durch die Verwendung der einzigartigen Transmissionsgitter-Technologie von Ibsen Photonics. Das Spektrometer ist robust und nahezu athermal und kann unter anspruchsvollen Umgebungsbedingungen betrieben werden.

Darüber hinaus unterstützen die FREEDOM HR-DUV Spektrometer einen Wellenlängenbereich bis hinunter zu 178 nm mit hoher Empfindlichkeit und sind mit Ventilen zum Spülen mit Inertgasen ausgestattet.

Hauptvorteile

  • Löst eng beieinander liegende Peaks auf

  • Ideal für die Integration in kompakte und tragbare Instrumente

  • Verbessertes SNR bei zeitgesteuerten Messungen

  • Erzielt ein hohes SNR über das gesamte Spektrum

Hauptmerkmale

  • 178 nm bis 409 nm Wellenlängenbereich

  • Numerische Apertur von 0,11

  • Auflösung: 0,3 nm (typisch)

  • Grundfläche von 61 mm x 65 mm x 19 mm

  • Ideal für kompakte LIBS-Instrumente

  • Ventile für die Spülung mit Inertgas

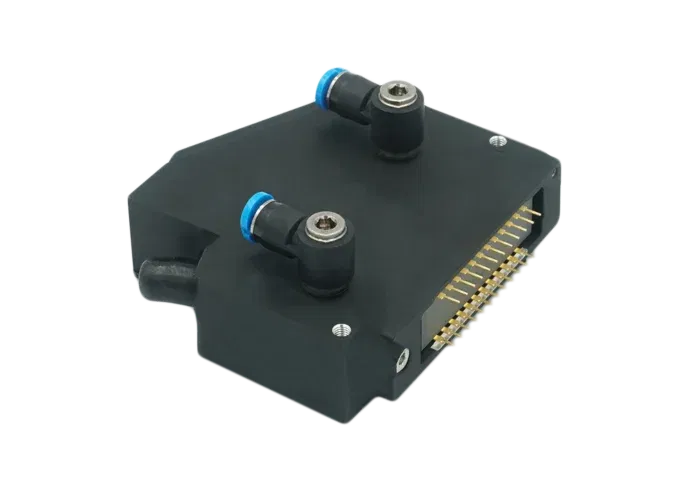

  • FREEDOM DUV mit gebogenen Nippeln zum Spülen

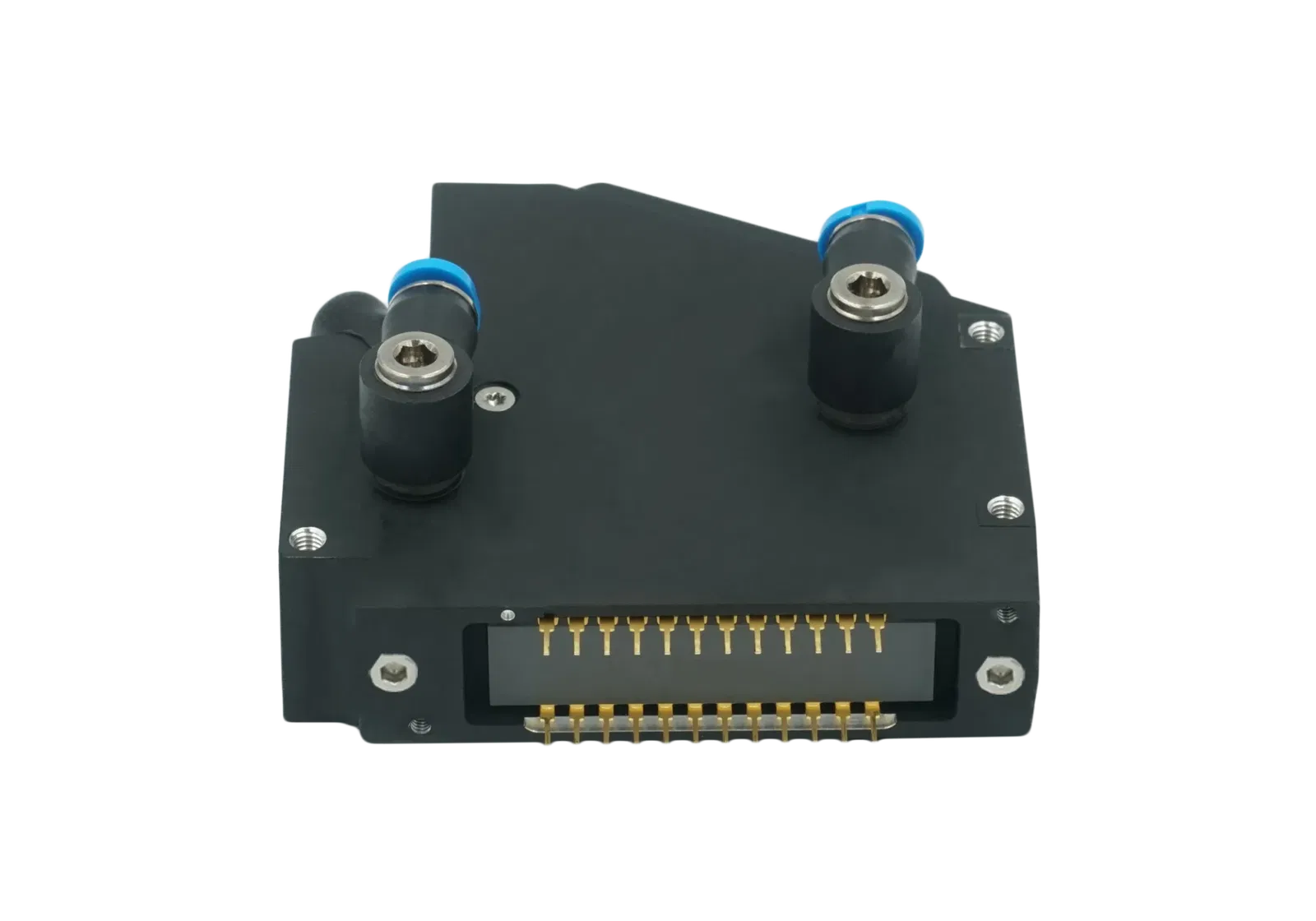

  • FREEDOM DUV mit gebogenen Nippeln zum Spülen

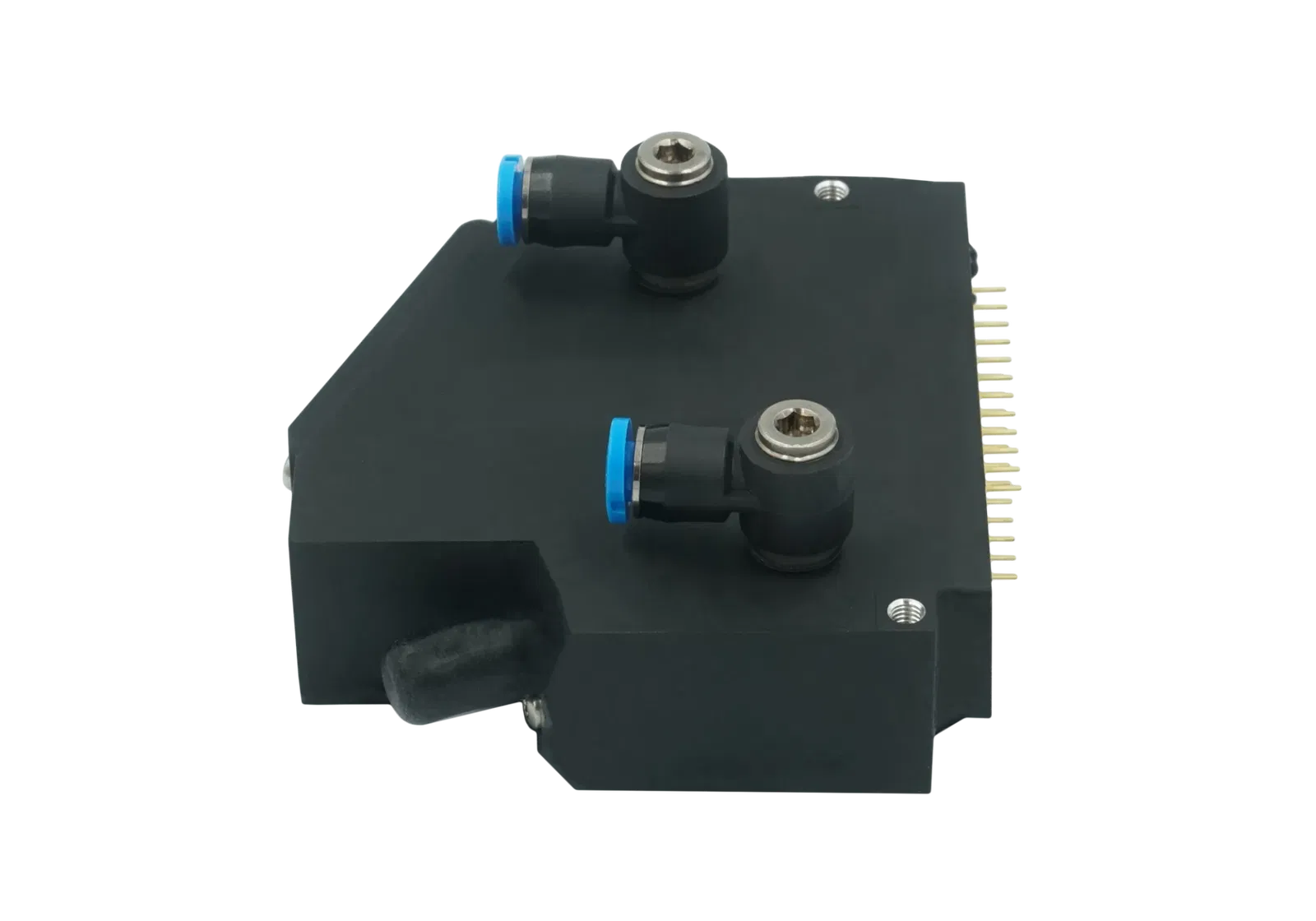

  • FREEDOM DUV mit gebogenen Nippeln zum Spülen

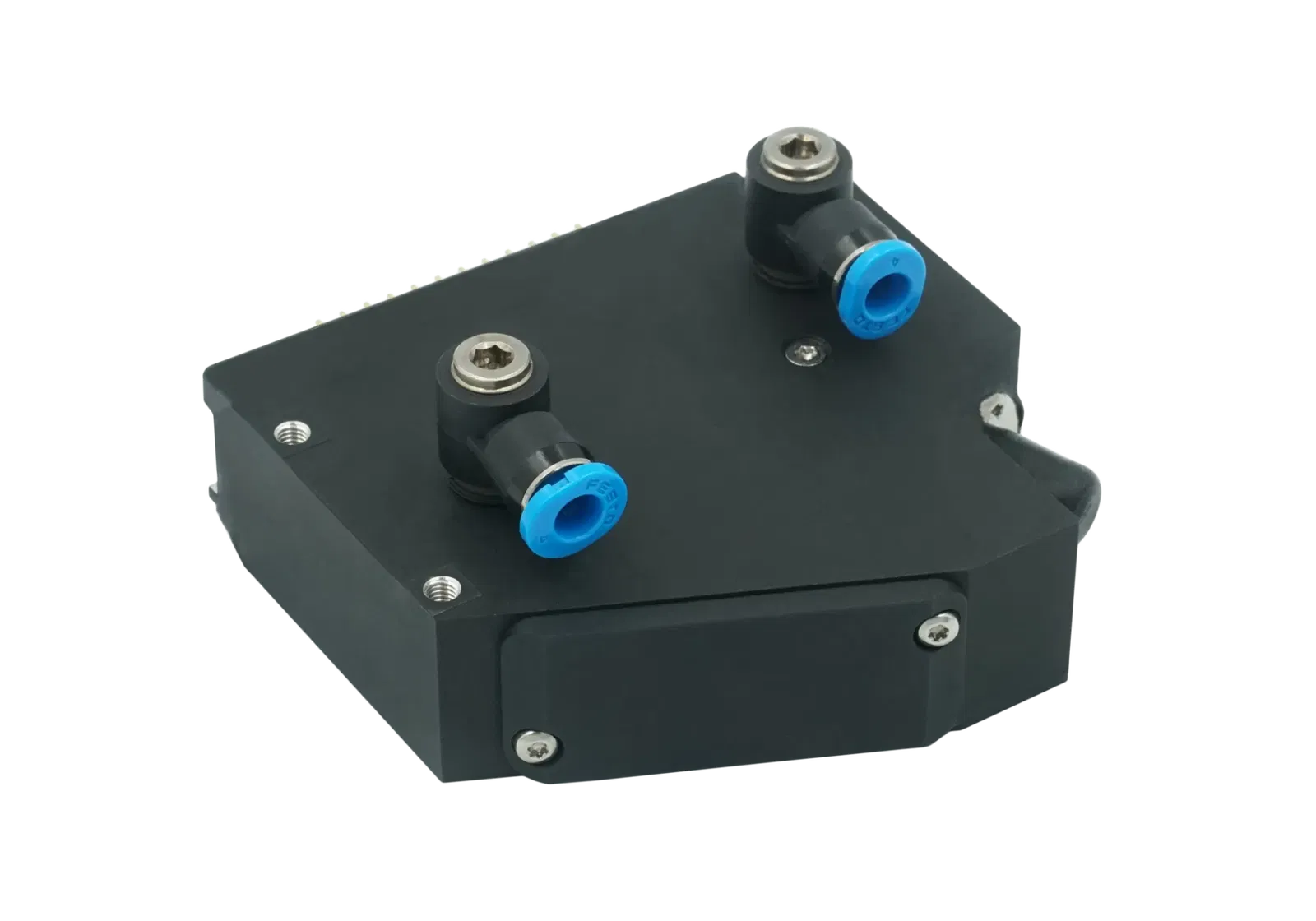

  • FREEDOM DUV mit gebogenen Nippeln zum Spülen

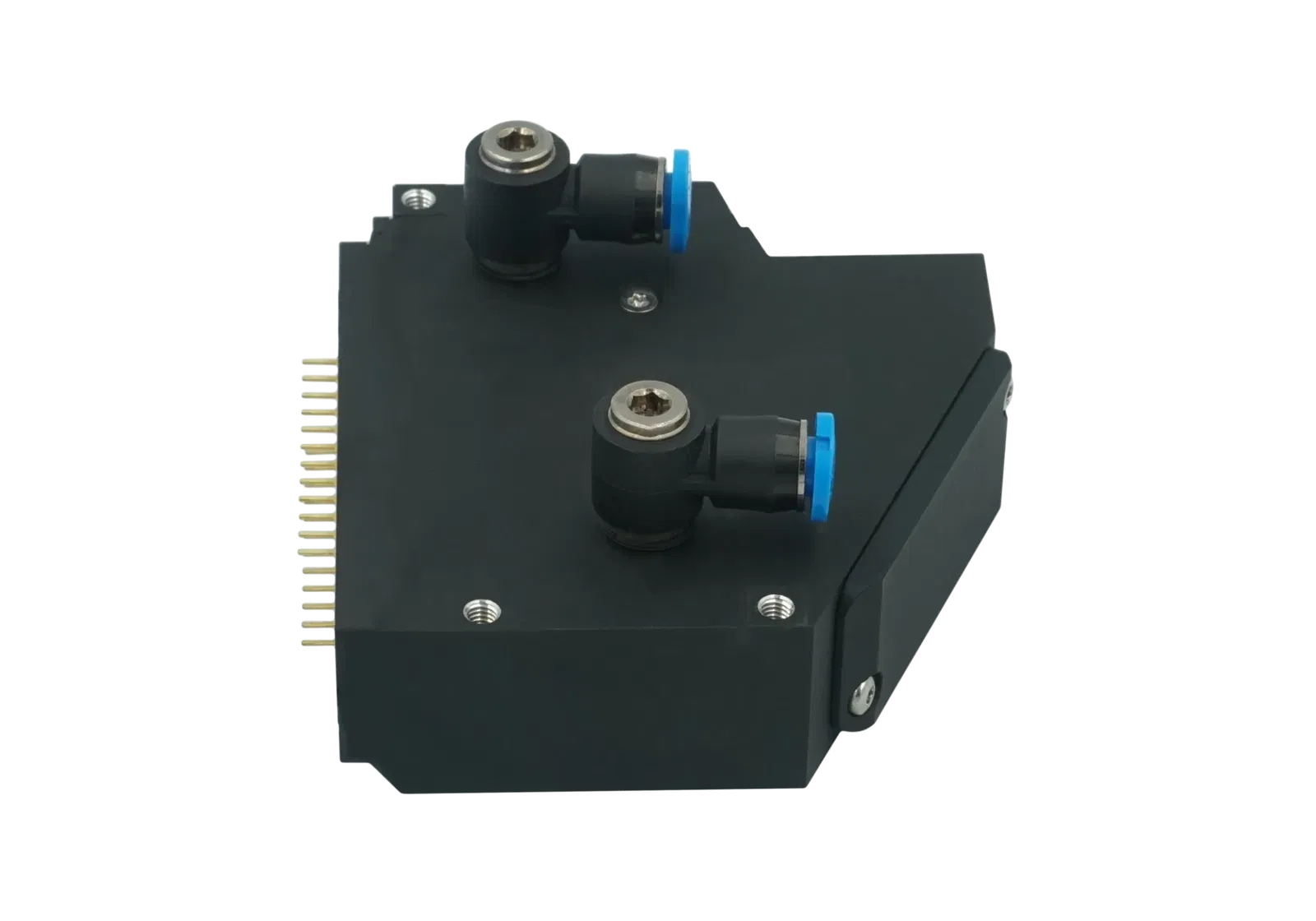

  • FREEDOM DUV mit gebogenen Nippeln zum Spülen

Spezifikationen

ParameterEinheitFHW-380
Wellenlängenbereichnm178 - 409
Auflösung (typisch)nm0.3
Spaltabmessungenμm x μm10 x 750
Numerische Apertur0.11
Optischer EingangSMA
DetektorHamamatsu S11156-2048-02
Anzahl der Pixel2048
ElektronikDISB-380
Elektrische SchnittstelleSPI oder USB
Abmessungenmm x mm x mm61 x 65 x 19
Ventile für die Spülung mit InertgasJa
Temperaturbedingte Verschiebungnm / o C< 0.02
Betriebstemperaturbereicho C0 bis 50
Lagertemperaturbereicho C-40 bis 65

Entwickler-Kit

Das FREEDOM HR-DUV wird mit einem Developer’s Kit für eine Plug-and-Play-Erfahrung angeboten.

Mit dem Developer Kit können Sie die Leistungsfähigkeit des Spektrometers auf einfache Weise demonstrieren, ohne dass eine komplexe Hardwareintegration oder zeitaufwändige Programmierung erforderlich ist.

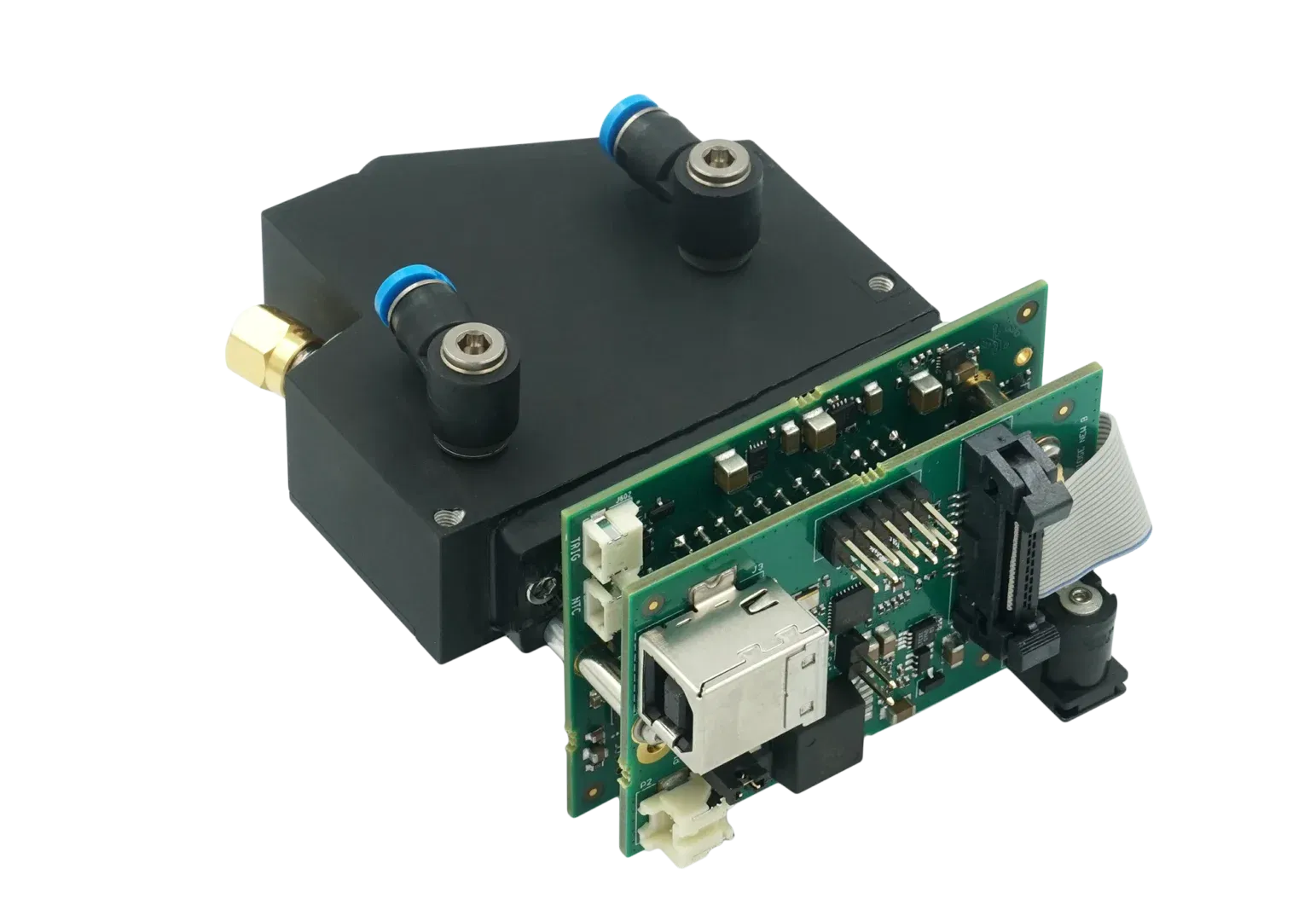

DSC04117_FREEDOM DUV_mit DISB

Vorteile von Transmissionsgitter-basierten Spektrometern

Das FREEDOM HR ist eine Serie von hochauflösenden Spektrometern. Dies wird durch ein einzigartiges Spiegel-Gitter-Spiegel-Design unter Verwendung der hochdispersiven Transmissionsgitter von Ibsen Photonics erreicht. Darüber hinaus bieten die Spektrometer eine hohe Effizienz und einen hohen Durchsatz.

Möchten Sie mehr über die Vorteile von Spektrometern auf Transmissionsgitterbasis erfahren?

Transmission-grating-based-spectrometers-WP-ProductPages-01

Welches Spektrometer soll verwendet werden?

Möchten Sie ein Spektrometer für Ihr nächstes Projekt evaluieren?
Wir verstehen, dass es schwierig sein kann, die Leistung eines Spektrometers allein anhand des Datenblatts zu beurteilen. Daher bieten wir Kunden, die bestimmte Kriterien erfüllen, eine zeitlich begrenzte Ausleihe eines Demogeräts an.
