EAGLE OCT-S-140

Home / Produkte / OEM Spektrometer / OCT

Hohe axiale Auflösung

The EAGLE OCT-S-140 is specifically designed for high axial resolution OCT spectroscopy, providing a resolution down to < 3 μm in air (2.1 µm in tissue) and it offers the world’s highest sensitivity.

Haupt-vorteile

  • Hoher optischer Durchsatz

  • Kompakte Größe

  • Robustes und athermales Design

  • Anpassbar für verschiedene Wellenlängenbereiche (und Kameras)

  • OEM-integrationsfreundliches Design

Hauptmerkmale

  • 780 nm bis 920 nm Wellenlängenbereich

  • Auflösung: 0,09 nm (typisch)

  • 2048 Tall-Pixel-Kamera mit 10 x 200 µm Pixelgröße

  • Optionen für mehrere Bildraten

  • Hocheffizientes Design auf Basis von Transmissionsgittern

Das Design von Ibsen Photonics erreicht diese Leistung und behält gleichzeitig eine kompakte und umgebungsstabile Bauweise bei, die einen konsistenten und kalibrierungsfreien Betrieb gewährleistet.

  • EAGLE OCT-S 140 Ansicht von links
  • EAGLE OCT-S 140 Gesamtansicht links

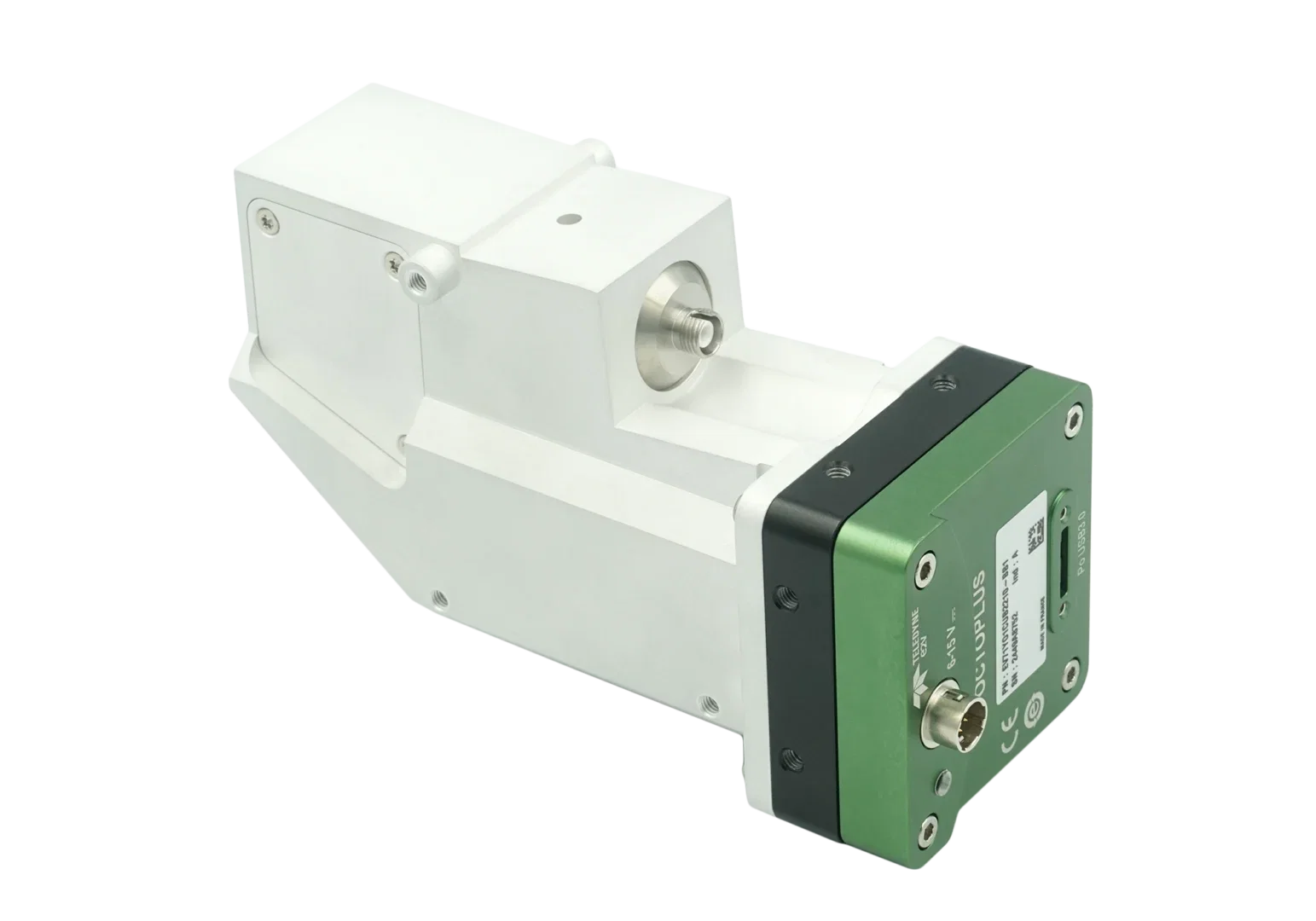

  • EAGLE OCT-S 140 rechte Ansicht

Spezifikationen

ParameterEinheitEAGLE OCT-S-140
Wellenlängenbereichnm780 - 9201)
Auflösungnm0.09
Numerische Apertur0.132)
Optischer EingangFC/UPC
KameraTeledyne E2V OctoPlus
Anzahl der Pixel2048
Pixelabmessungenμm x μm10 x 200
Optionen für die Frame RatekHz20, 80, 130, 250
Elektrische SchnittstelleUSB3 oder CameraLink3)

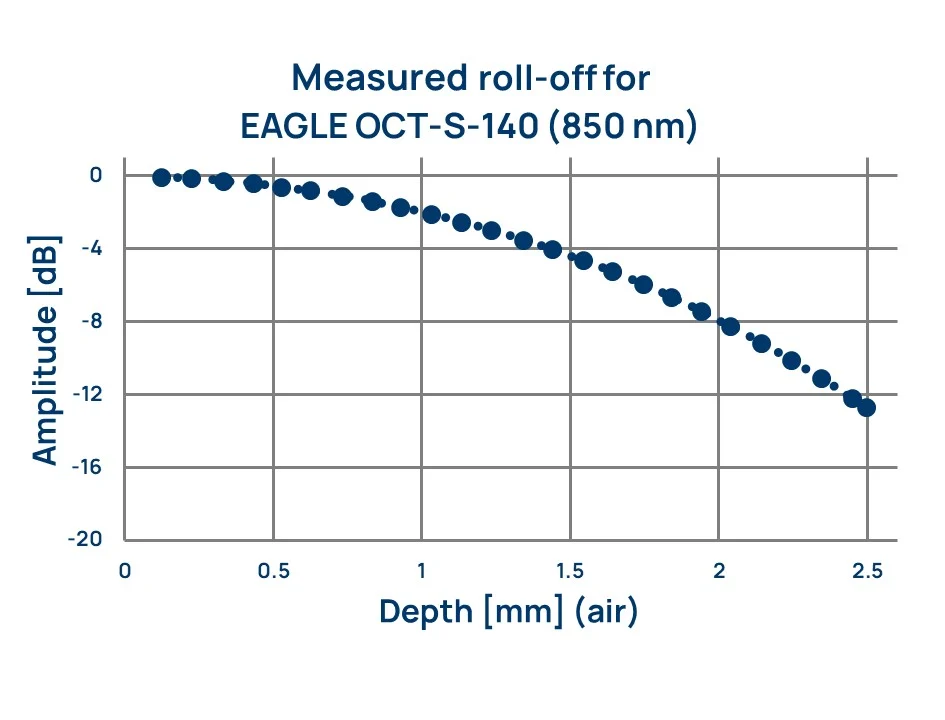

Maximale Messtiefe
(Luft/Wasser)
mm
2,6 / 2,0
Axiale Auflösung
(Luft/Wasser)
μm
2.7 / 2.1 4)
Abmessungenmm x mm x mm143 x 80 x 60
Temperaturbedingte Verschiebungnm / o C< 0.002
Betriebstemperaturbereicho C10 bis 45
Lagertemperaturbereicho C-10 bis 50

1) Andere Bereiche auf Anfrage erhältlich
2) Passend zur SMF Corning HI780 Faser
3) 250 kHz Option nur mit CameraLink verfügbar
4) Annahme: flaches SLED-Profil

Vorteile von Transmissionsgitter-basierten Spektrometern

Das EAGLE ist eine Serie von hochauflösenden Spektrometern. Dies wird durch ein einzigartiges Linsen-Gitter-Linsen-Design erreicht, das die hochdispersiven Transmissionsgitter von Ibsen Photonics nutzt. Darüber hinaus bieten die Spektrometer eine hohe Effizienz und einen hohen Durchsatz.
