EAGLE C-OCT-S-90
Home / Produkte / OEM Spektrometer / OCT
Ultrakompaktes Design ohne Leistungseinbußen

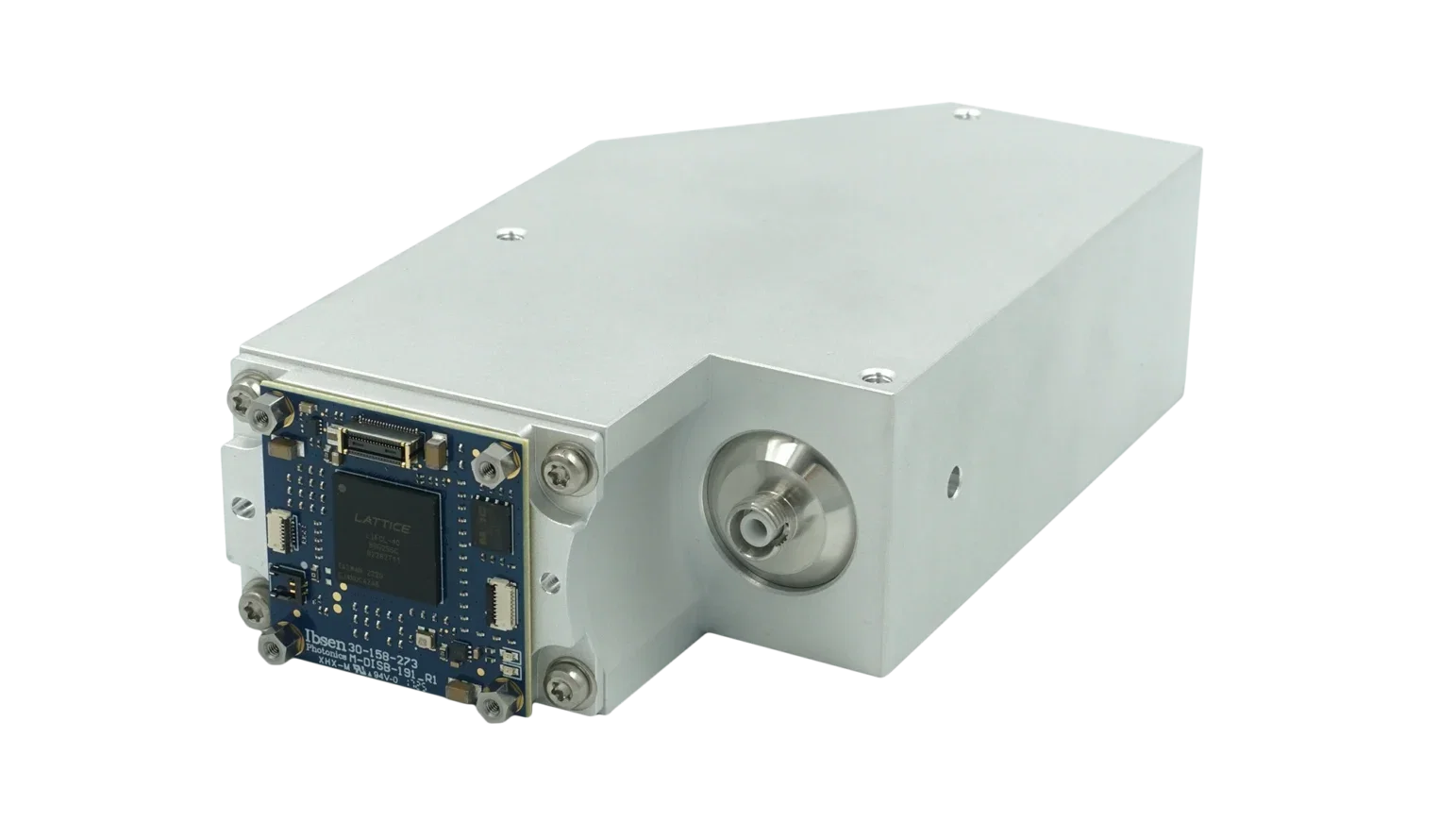

Das Ibsen Photonics EAGLE C-OCT-S-90 ist ein leistungsstarkes, kompaktes 90 nm OCT-Spektrometer, das auf unserer Hochgeschwindigkeits-Elektronikplattform M-DISB-191 mit dem Hamamatsu S17122 CMOS-Sensor aufbaut.
Mit einer Bandbreite von 90 nm über einen 2048-Pixel-Detektor ist das Spektrometer in der Lage, Messtiefen von bis zu 4 mm (in Luft) mit einer axialen Auflösung von bis zu 4,1 µm (in Luft) zu erreichen. Sein ultrakompakter Formfaktor, der nur 130 x 75 x 36 mm3 misst und lediglich 600 Gramm wiegt, wird durch innovative optische Entwicklung und den optimierten Platzbedarf der M-DISB-191 Elektronik ermöglicht.

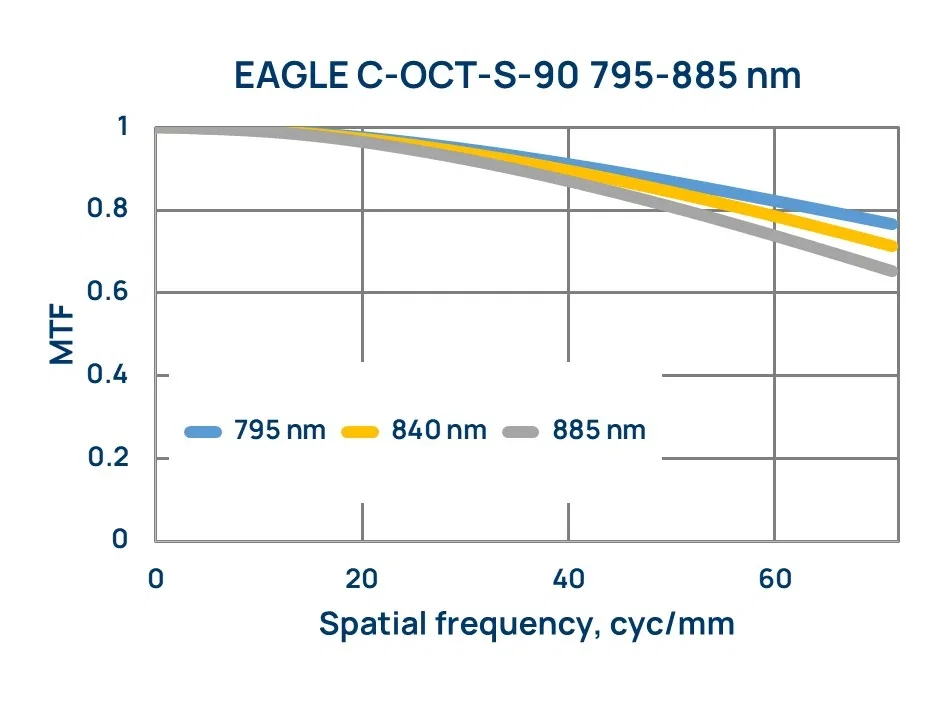

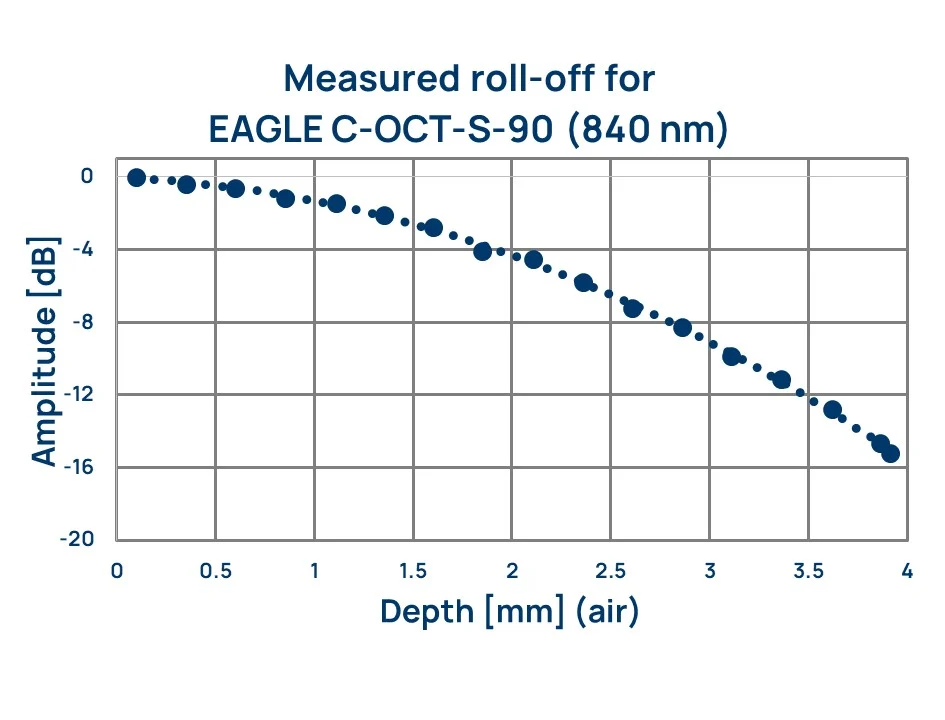

Trotz seiner kompakten Größe bietet das EAGLE C-OCT-S-90 die gleiche außergewöhnliche optische Leistung wie branchenübliche OCT Spektrometer, die mit 10 µm Pitch-Kameras ausgestattet sind. Sein beugungsbegrenztes Design gewährleistet einen kompakten Formfaktor ohne Kompromisse bei der roll-off Leistung.
Es wird durch die MIPI-Schnittstelle des M-DISB weiter verbessert, die eine hardwarenahe Verbindung mit geringer Latenz bietet und somit teure Framegrabber-Karten oder den Overhead einer USB-Verbindung überflüssig macht. Dies ermöglicht eine direkte Anbindung an Bildsignalprozessoren, was zu einem kostenoptimierten Hochleistungssystem führt, das ideal für die Großserienproduktion ist.
Haupt-vorteile
Hauptmerkmale
Das Design von Ibsen Photonics ermöglicht eine hohe Leistung in diesem Formfaktor und gewährleistet gleichzeitig ein robustes und umgebungsstabiles Design, das einen konsistenten und kalibrierungsfreien Betrieb sicherstellt.

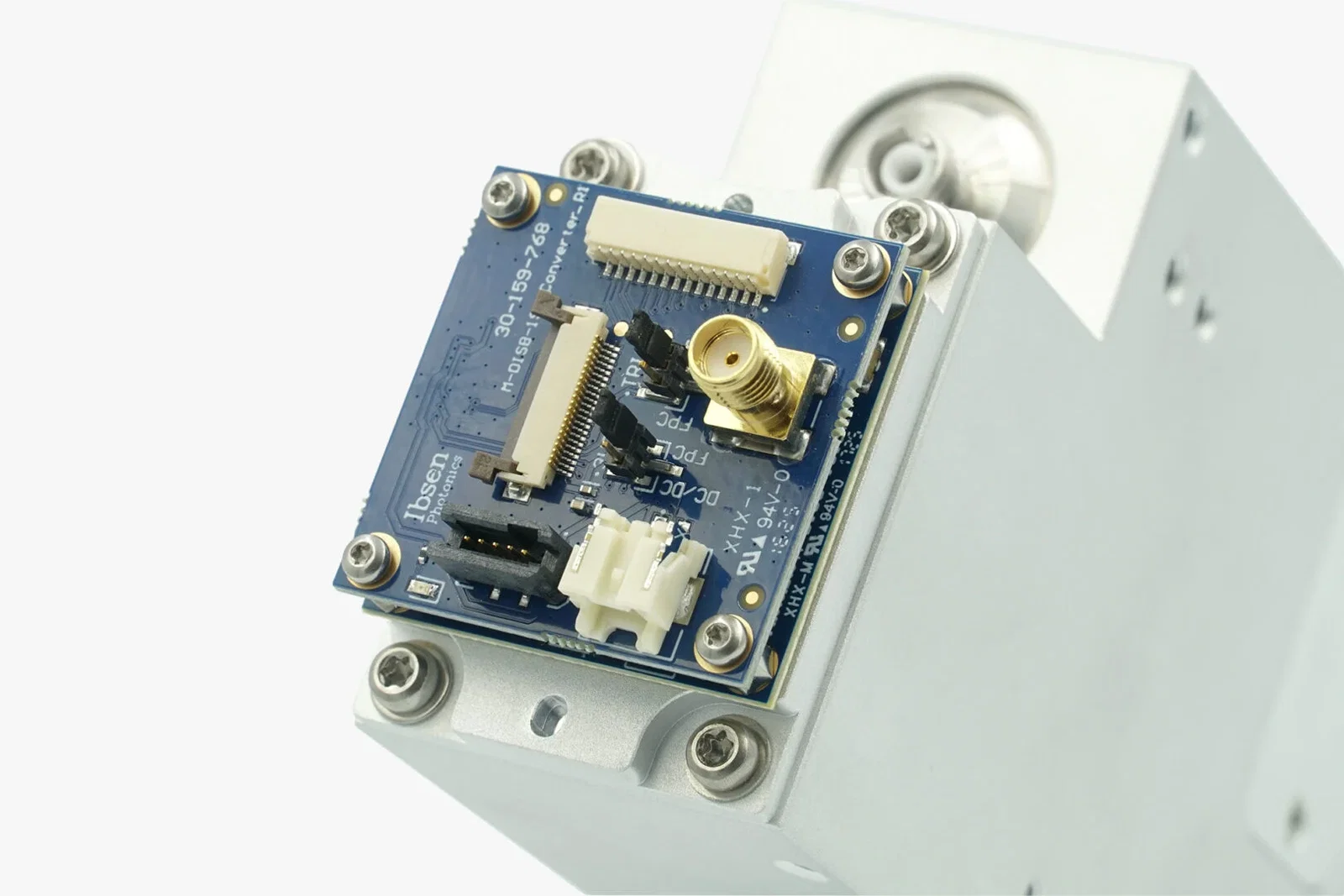

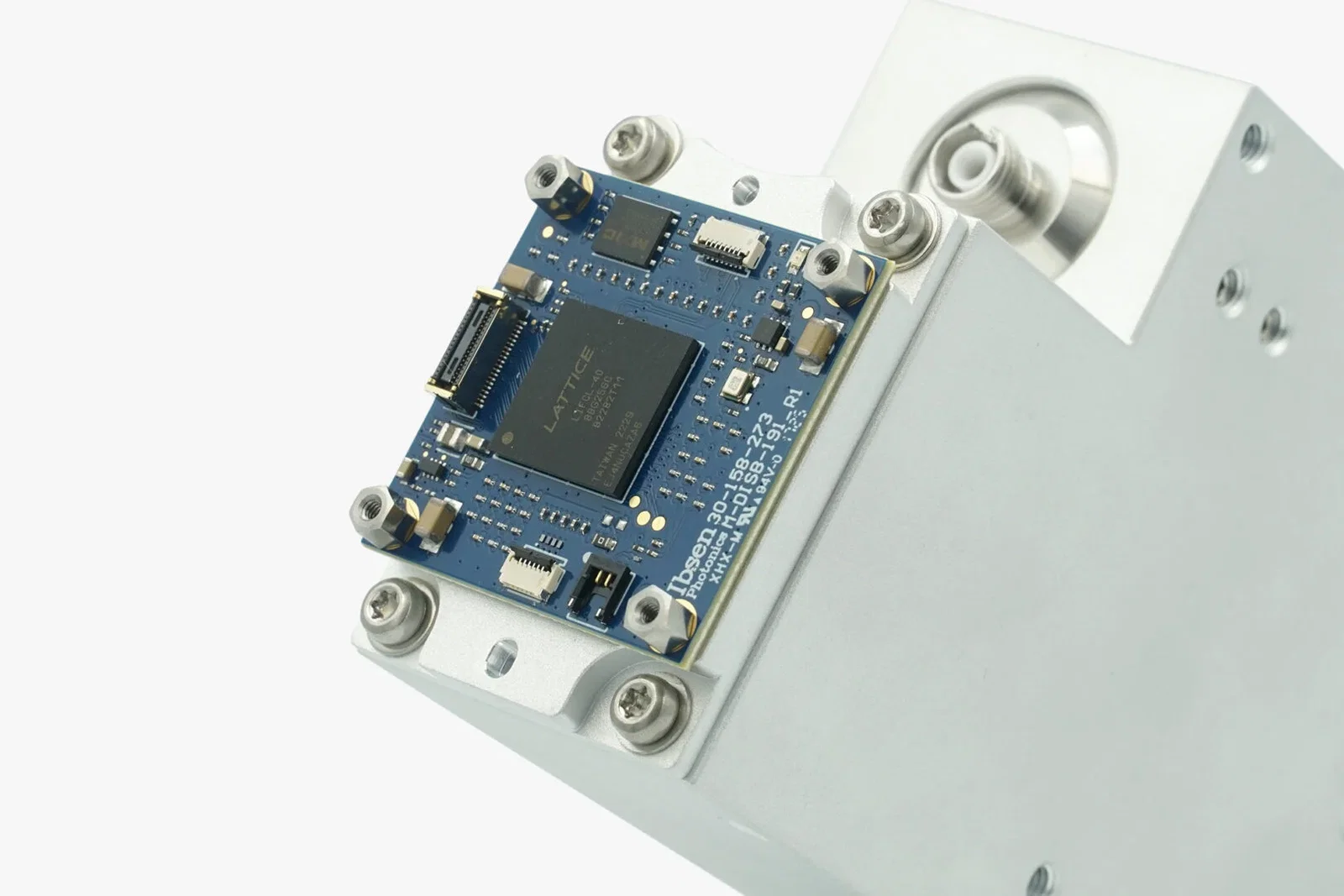

M-DISB-191 Elektronik
Das EAGLE C-OCT-S-90 verfügt über die in-house entwickelte M-DISB Elektronik von Ibsen, gepaart mit dem Hamamatsu S17122 CMOS Detektor. Diese Kombination liefert Zeilenraten von 61 kHz für alle 2048 Pixel in einem 12-Bit-Datenformat und 101 kHz bei Verwendung von Pixel Binning oder einer auf 1024 Pixel reduzierten Region of Interest (ROI) (und 2 mm Messtiefe).
Die M-DISB-191 Elektronik nutzt das MIPI-CSI2 Datenübertragungsprotokoll (mit einem verfügbaren USB3 Developer Kit) und bietet eine umfangreiche Palette fortschrittlicher Funktionen.
Hauptmerkmale
Vorteile von Transmissionsgitter-basierten Spektrometern

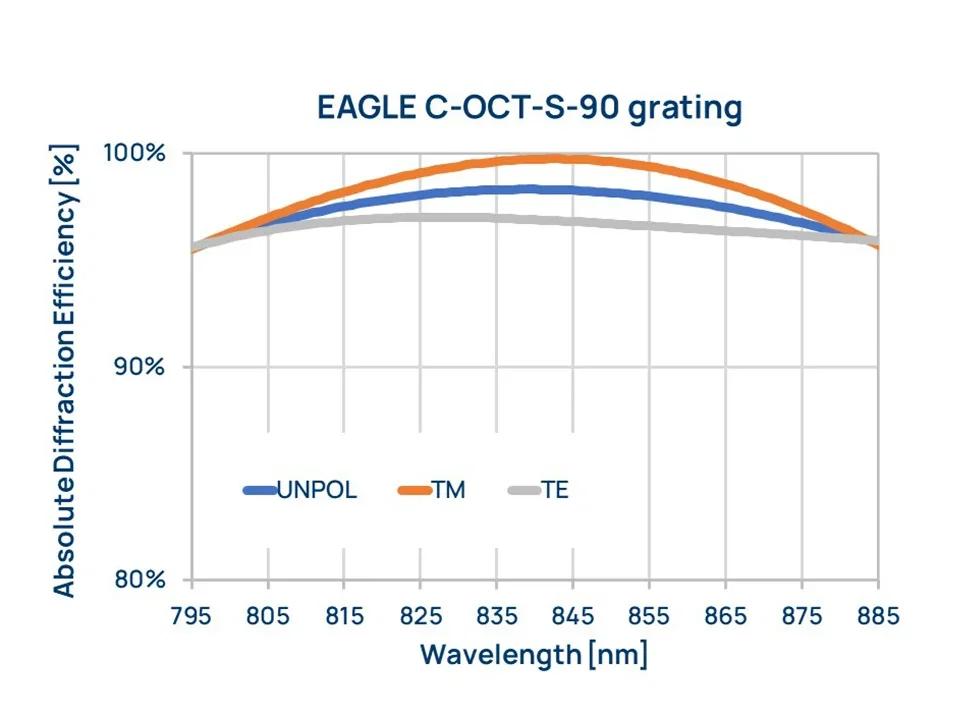

Das EAGLE ist eine Serie von hochauflösenden Spektrometern. Dies wird durch ein einzigartiges Linsen-Gitter-Linsen-Design erreicht, das die hochdispersiven Transmissionsgitter von Ibsen Photonics nutzt. Darüber hinaus bieten die Spektrometer eine hohe Effizienz und einen hohen Durchsatz.
Möchten Sie mehr über die Vorteile von Spektrometern auf Transmissionsgitterbasis erfahren?
Welches Spektrometer soll verwendet werden?
Möchten Sie ein Spektrometer für Ihr nächstes Projekt evaluieren?
Wir verstehen, dass es schwierig sein kann, die Leistung eines Spektrometers allein anhand des Datenblatts zu beurteilen. Daher bieten wir Kunden, die bestimmte Kriterien erfüllen, eine zeitlich begrenzte Ausleihe eines Demogeräts an.
