FSTG-UVVIS1250-702

Home / Products / Transmission gratings / Spectrometer gratings

Spektrometergitter für 190 – 850 nm

Quarzglas Transmissionsgitter Technologie ermöglicht hochauflösende, hocheffiziente Transmissionsgitter, die ideal für Kompakte Spektrometer sind.

Merkmale und Vorteile

  • Die lithografische oder holografische Stepper-Strukturierungstechnologie kombiniert die höchste Qualität der Strukturierung mit der Reproduzierbarkeit und dem Kostenniveau replizierter Transmissionsgitter.

  • 100% Quarzglas Transmissionsgitter bieten unschlagbare Temperaturstabilität, Umweltverträglichkeit und Power Schadensschwelle – auch im UV-Bereich

  • Gitterauflösungen bis zu ~3000 l/mm

  • Hohe Beugungseffizienz mit hoher Dispersion

  • Geringe Polarisationsabhängigkeit (PDL) über breite Spektralbereiche

  • Kombinierte Wellenlängendispersions- und Faltungselemente

  • Vielfältige Technologien für Prototypen, Klein- und Großserienfertigung

  • Die Reinraumproduktion der Klasse 10 gewährleistet geringes Rauschen und hohe Sauberkeit – sowie eine kontrollierte Umgebung für unsere Metrologie-Fähigkeiten

  • Umfassende Gittermetrologie, einschließlich firmeneigener Systeme zur Periodenmessung, eines vielseitigen Systems zur Messung der Beugungseffizienz, eines hochauflösenden Systems zur Fehlerinspektion sowie AFM/SEM, um sicherzustellen, dass die vereinbarten Spezifikationen erfüllt werden

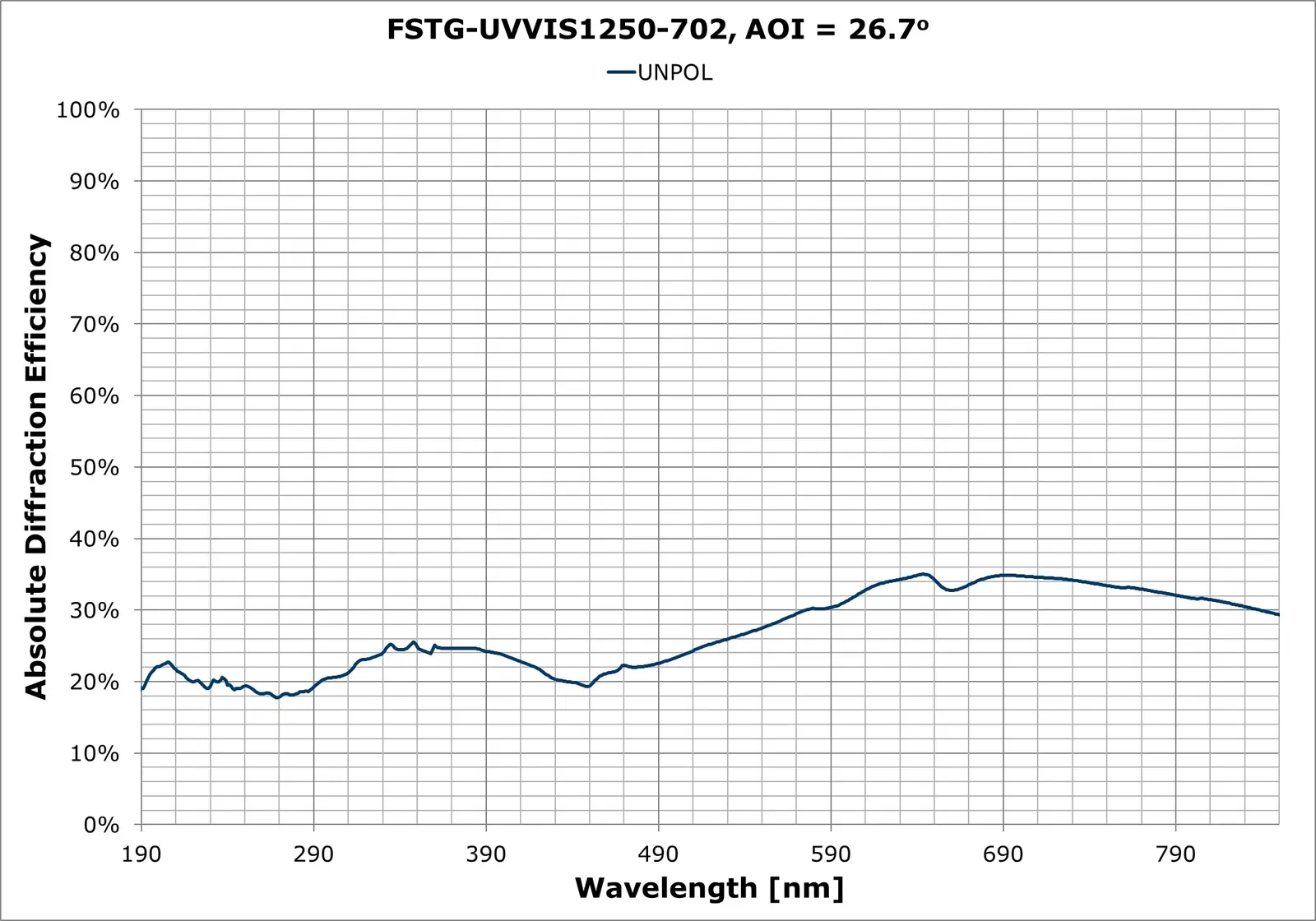

FSTG-UVVIS1250-702
Parameter Spezifikation
GittertechnologieOberflächenrelief, geätzte Transmissionsgitter
Gitterauflösung1250 Linien / mm
Wellenlängenbereich der Beleuchtung190 nm - 850 nm
Einfallswinkel26,7 Grad
MaterialQuarzglas und dielektrische AR-Beschichtungsmaterialien für hohe Leistungen
Chipgröße5 mm x 8 mm
Gitterfläche4 mm x 4 mm
Chipdicke 0,625 mm

Gerne besprechen wir Ihre Anforderungen an kundenspezifische Transmissionsgitter. Verwenden Sie die Formulare unten auf der Seite, um Ihre Anforderungen für eine Diskussion oder ein Angebot anzugeben.

€260,00
