Raman FSTG-NIR1500-908

Home / Products / Transmission gratings / Spectrometer gratings

Spektrometergitter für 785-1100 nm

Quarzglas Transmissionsgitter Technologie ermöglicht hochauflösende, hocheffiziente Transmissionsgitter, die ideal für Kompakte Spektrometer sind.

Merkmale und Vorteile

  • Die lithografische oder holografische Stepper-Strukturierungstechnologie kombiniert die höchste Qualität der Strukturierung mit der Reproduzierbarkeit und dem Kostenniveau replizierter Transmissionsgitter.

  • 100% Quarzglas Transmissionsgitter bieten unschlagbare Temperaturstabilität, Umweltverträglichkeit und Power Schadensschwelle – auch im UV-Bereich

  • Gitterauflösungen bis zu ~3000 l/mm

  • Hohe Beugungseffizienz mit hoher Dispersion

  • Geringe Polarisationsabhängigkeit (PDL) über breite Spektralbereiche

  • Kombinierte Wellenlängendispersions- und Faltungselemente

  • Vielfältige Technologien für Prototypen, Klein- und Großserienfertigung

  • Die Reinraumproduktion der Klasse 10 gewährleistet geringes Rauschen und hohe Sauberkeit – sowie eine kontrollierte Umgebung für unsere Metrologie-Fähigkeiten

  • Umfassende Gittermetrologie, einschließlich firmeneigener Systeme zur Periodenmessung, eines vielseitigen Systems zur Messung der Beugungseffizienz, eines hochauflösenden Systems zur Fehlerinspektion sowie AFM/SEM, um sicherzustellen, dass die vereinbarten Spezifikationen erfüllt werden

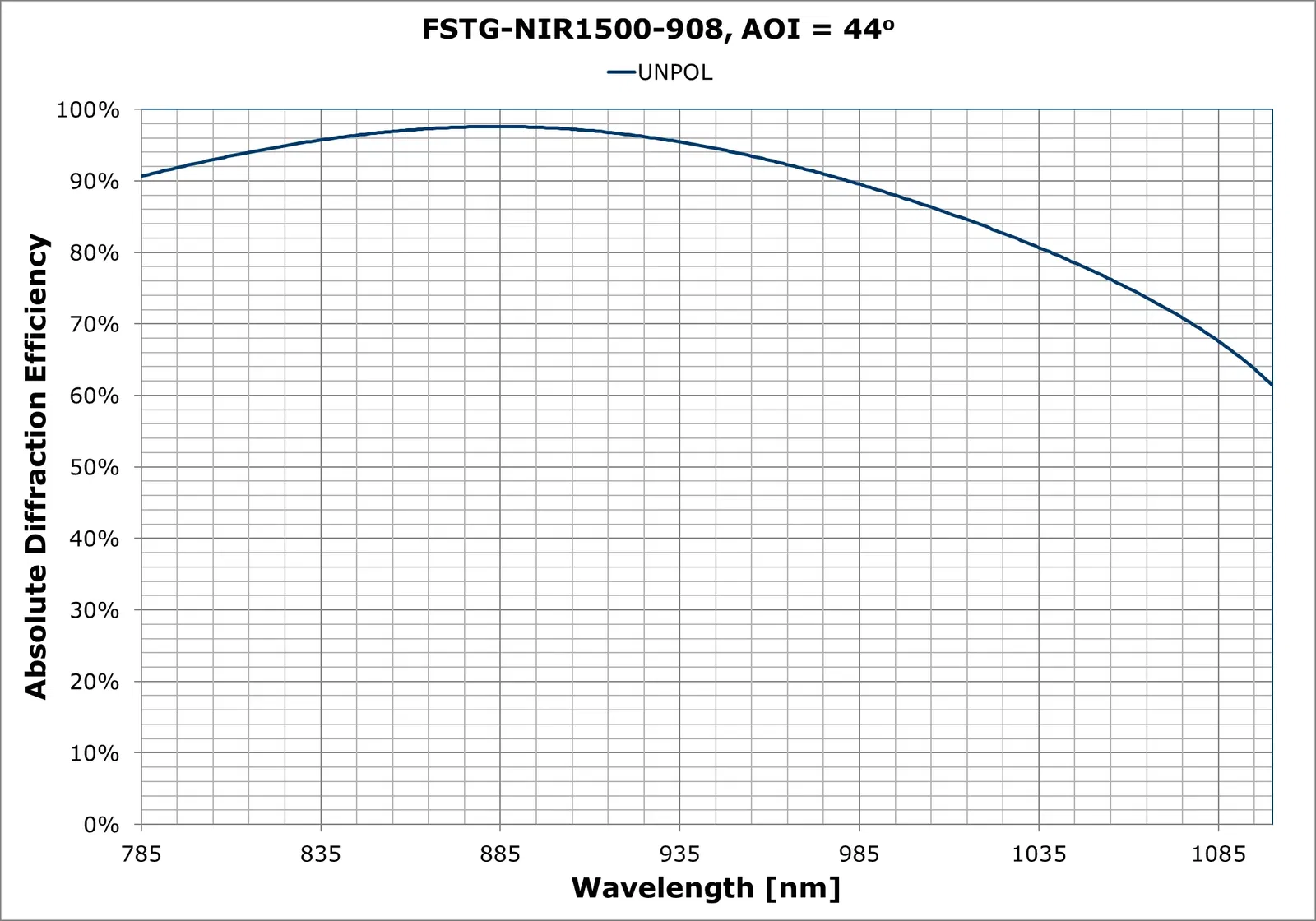

FSTG-NIR1500-908
ParameterSpezifikation
GittertechnologieOberflächenrelief, geätzte Transmissionsgitter
Gitterauflösung1500 l/mm
Wellenlängenbereich der Beleuchtung785 nm - 1100 nm
Einfallswinkel44 Grad
MaterialienQuarzglas und dielektrische AR-Beschichtungsmaterialien für hohe Leistungen
Chipgröße19 mm x 15 mm
Gitterfläche16 mm x 12 mm
Chipdicke1 mm

Produktblätter herunterladen

Ibsen Produktdatenblätter – FSTG-NIR1500-908

Gerne besprechen wir Ihre Anforderungen an kundenspezifische Transmissionsgitter. Verwenden Sie die Formulare unten auf der Seite, um Ihre Anforderungen für eine Diskussion oder ein Angebot anzugeben.

€884,00

Mengenbasierte Preistabelle

Min Max Stückpreis
1 4 € 884.00
5 9 € 684.00
10 und mehr € 484.00
