PING-Sample-073
PING L-Band Telekom Gitter
Haupteigenschaften:
- Quarzglas Transmissionsgitter
- Produktionstechnologie: Holostepper (Holographischer Stepper) und RIE-Ätzung
- Das L-Band ist definiert als 1570 nm – 1610 nm (kann aber OEM-angepasst werden)
- 100% dielektrische Materialien – Keine Polymere, Epoxide, Gelatine oder Metalle
- Gitter-Chip-Dicke: 0,625 mm
- Maximale Betriebstemperatur von mindestens 500 °C
- Verpackung: Verpackt in Halbleiter-tauglichen Gelpak-Behältern, versiegelt in Reinraum Klasse 10
| Parameter | Spezifikation |
|---|---|
| Gittertechnologie | Oberflächenrelief, geätzte Transmissionsgitter |
| Produktionstechnologie | Holographische/lithografische Stepper- und RIE-Ätzung |
| Gitterauflösung | 940 l/mm |
| Beleuchtungsbandbreite | 1570 nm - 1610 nm |

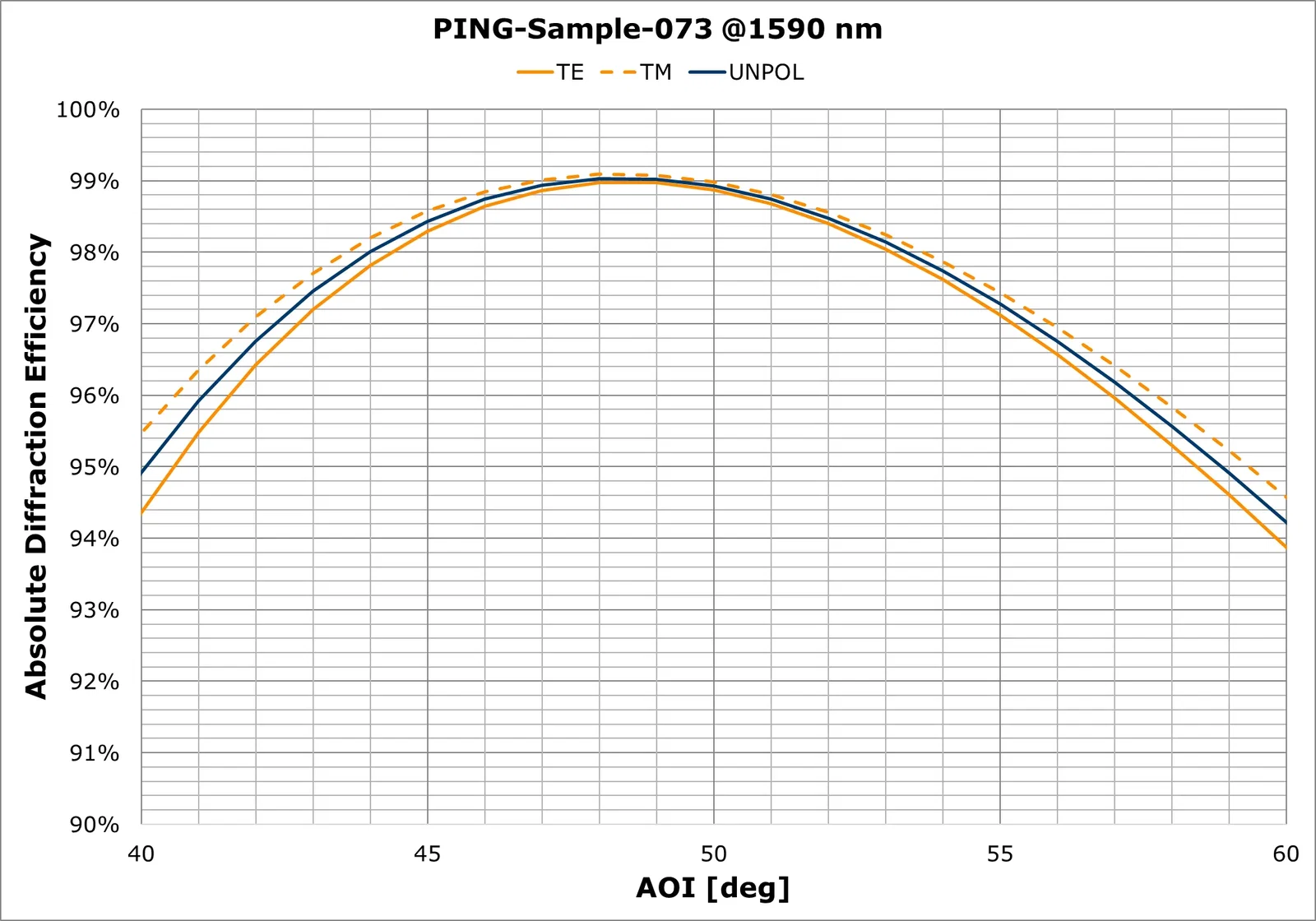

| Einfallswinkel | 48,5 Grad (nominal – siehe Diagramm unten, das eine hohe AOI-Toleranz zeigt) |
| Beugungseffizienz (TE & TM) | > 90% |
| PDL | < 0.25 dB |
| Materialien | 100% dielektrische Materialien |
| Gitterfläche | 19 mm x 13,5 mm |
| Chipgröße | 21 mm x 15 mm |
| Chipdicke | 0,625 mm |
Produktblätter herunterladen
Gerne entwickeln wir mit Ihnen zusammen ein optimales Gitter für Ihre OEM-Anforderungen. Verwenden Sie die Formulare unten auf der Seite, um Ihre Anforderungen für eine Diskussion oder ein Angebot anzugeben.
