PING-Sample-072

Home/Produkte/Transmissionsgitter/PING Telekom Transmissionsgitter

PING L-Band Telekom Gitter

Haupteigenschaften:

  • Quarzglas Transmissionsgitter
  • Produktionstechnologie: Holostepper (Holographischer Stepper) und RIE-Ätzung
  • Das L-Band ist definiert als 1570 nm – 1610 nm (kann aber OEM-angepasst werden)
  • 100% dielektrische Materialien – Keine Polymere, Epoxide, Gelatine oder Metalle
  • Gitter-Chip-Dicke: 0,625 mm
  • Maximale Betriebstemperatur von mindestens 500 °C
  • Verpackung: Verpackt in Halbleiter-tauglichen Gelpak-Behältern, versiegelt in Reinraum Klasse 10
PING-Sample-072

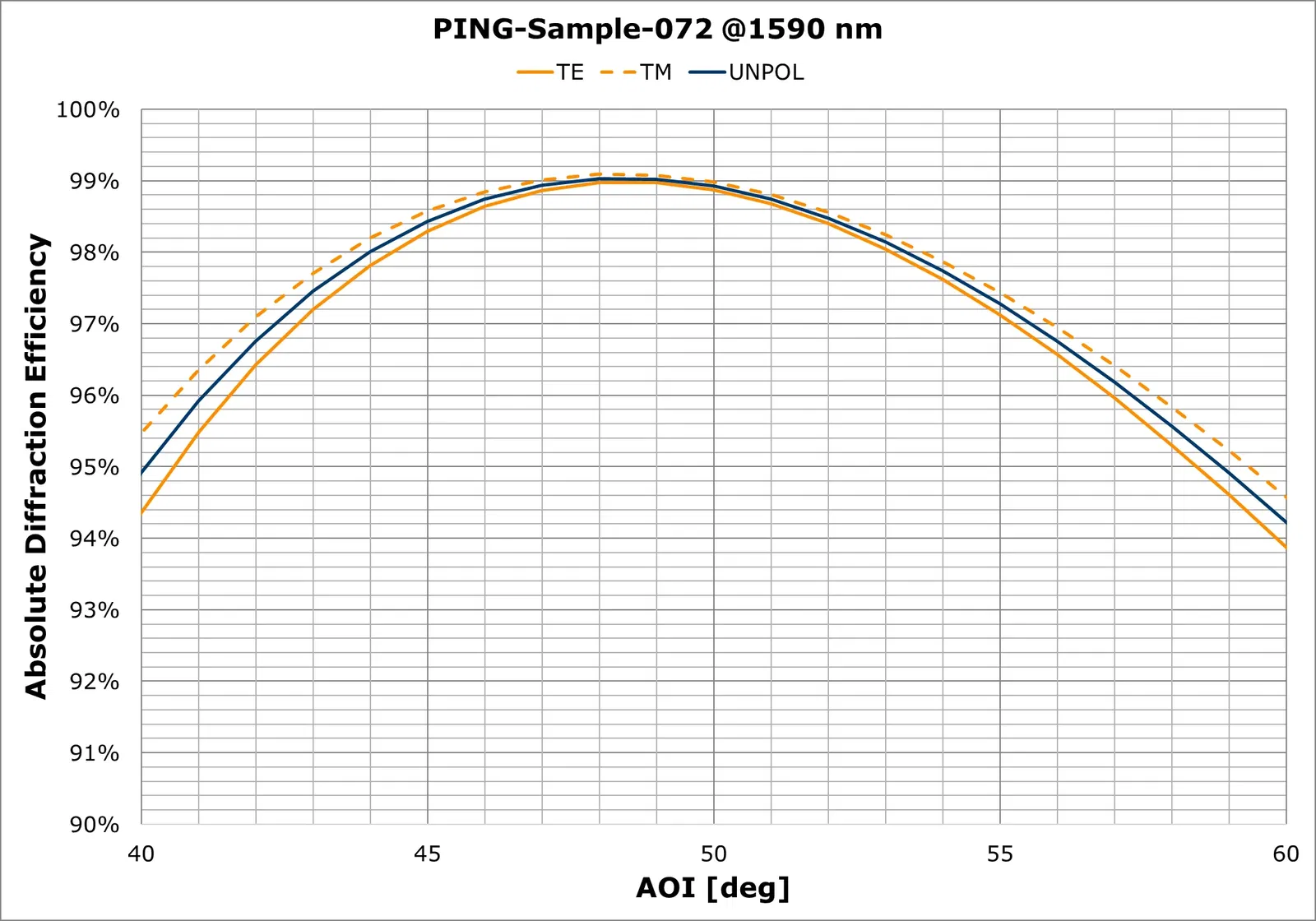

PING-Sample-072 AOI
ParameterSpezifikation
GittertechnologieOberflächenrelief, geätzte Transmissionsgitter
ProduktionstechnologieHolographische/lithografische Stepper- und RIE-Ätzung
Gitterauflösung940 l/mm
Beleuchtungsbandbreite1570 nm - 1610 nm
Einfallswinkel48,5 Grad (nominal – siehe Diagramm unten, das eine hohe AOI-Toleranz zeigt)
Beugungseffizienz (TE & TM)> 90%
PDL< 0.25 dB
Materialien100% dielektrische Materialien
Gitterfläche14 mm x 11,5 mm
Chipgröße16 mm x 13,5 mm
Chipdicke0,625 mm

Produktblätter herunterladen

Ibsen Produktblätter – PING-Sample-072

Gerne entwickeln wir mit Ihnen zusammen ein optimales Gitter für Ihre OEM-Anforderungen. Verwenden Sie die Formulare unten auf der Seite, um Ihre Anforderungen für eine Diskussion oder ein Angebot anzugeben.

€922,00

Mengenbasierte Preistabelle

Min Max Stückpreis
1 4 € 922.00
5 9 € 722.00
10 und mehr € 572.00
