PING-1379-422
1064 nm Band Transmissionsgitter
Haupteigenschaften:
- Quarzglas Transmissionsgitter
- Produktionstechnologie: Holostepper/lithographischer Stepper und RIE-Ätzung
- Das 1064 nm-Band ist definiert als 1030 nm – 1080 nm (kann aber OEM-angepasst werden)
- 100% dielektrische Materialien – Keine Polymere, Epoxide, Gelatine oder Metalle
- Gitter-Chip-Dicke: 1 mm
- Maximale Betriebstemperatur von mindestens 500 °C
- Verpackung: Verpackt in Halbleiter-tauglichen Gelpak-Behältern, versiegelt in Reinraum Klasse 10
| Parameter | Spezifikation |
|---|---|
| Gittertechnologie | Oberflächenrelief, geätzte Transmissionsgitter |
| Produktionstechnologie | Holographischer Stepper und RIE-Ätzung |
| Gitterauflösung | 1379/mm |
| Beleuchtungsbandbreite | 1030 nm - 1080 nm |

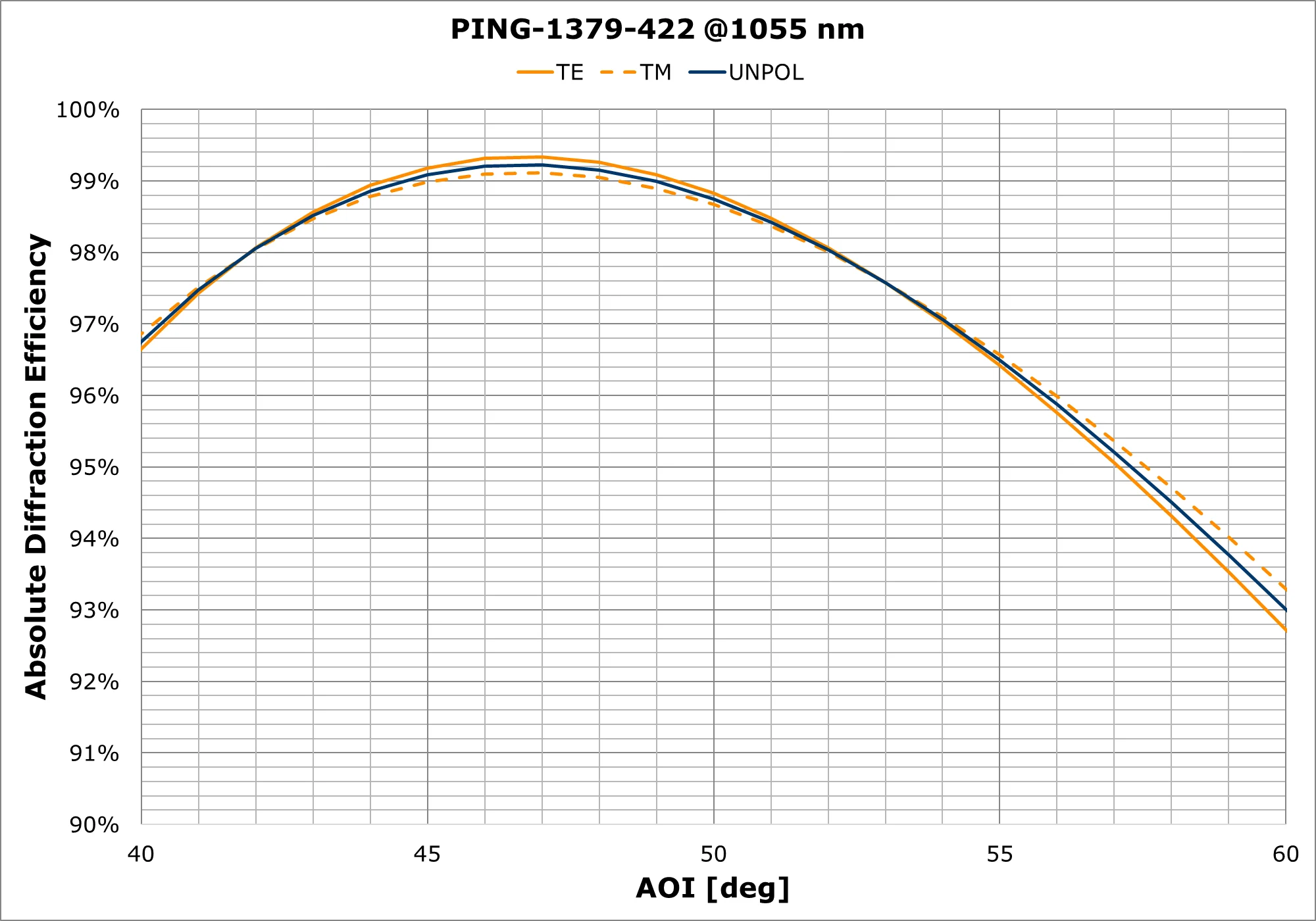

| Einfallswinkel | 45 Grad (nominal – siehe Diagramm unten, das eine hohe AOI-Toleranz zeigt) |

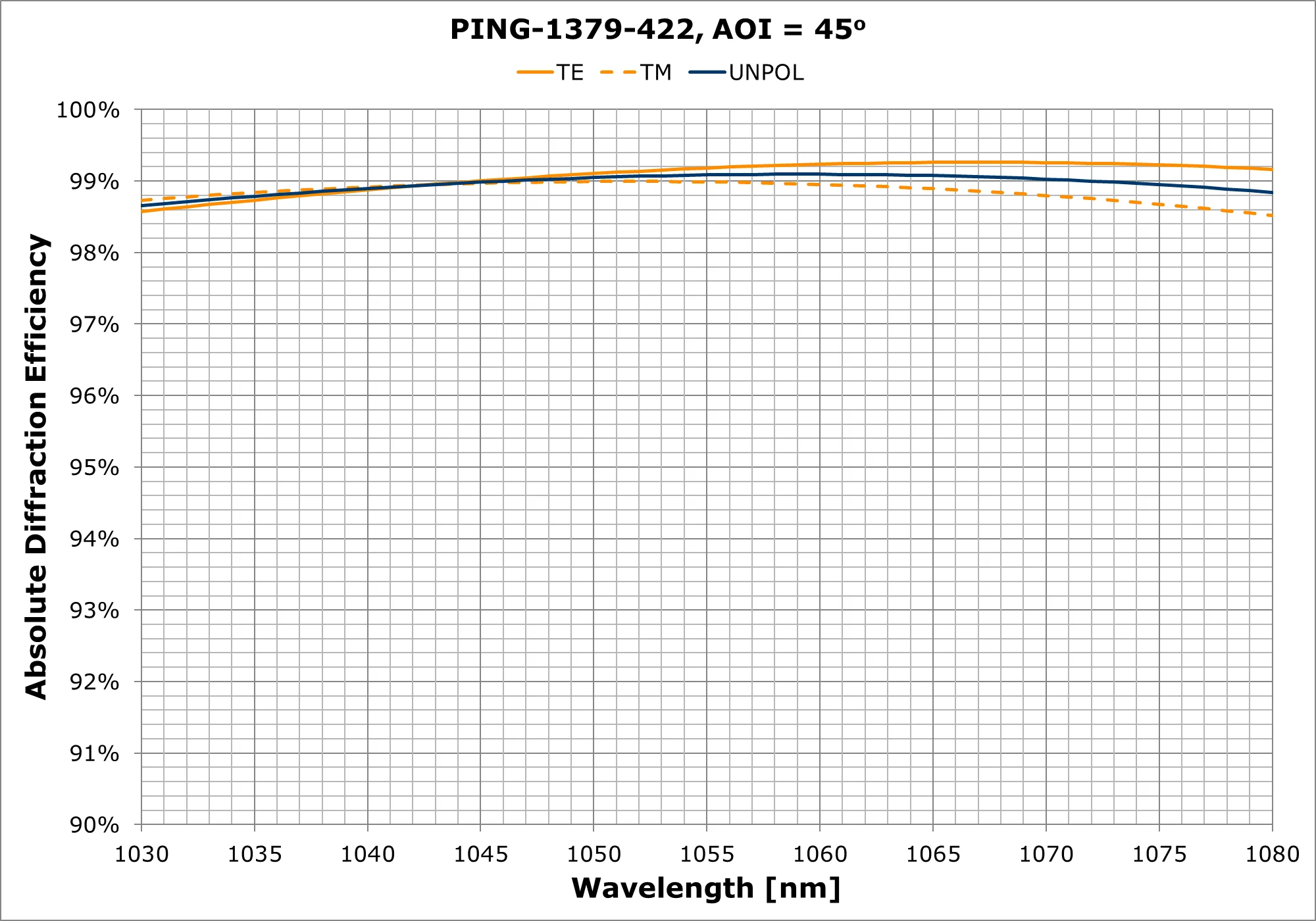

| Beugungseffizienz, unpolarisiert | > 94% |
| PDL | < 0.25 dB |
| Materialien | 100% dielektrische Materialien |
| Gitterfläche | 20 mm x 15 mm |
| Chipgröße | 22 mm x 17 mm |
| Chipdicke | 1 mm |
Produktblätter herunterladen
Gerne entwickeln wir mit Ihnen zusammen ein optimales Gitter für Ihre OEM-Anforderungen. Verwenden Sie die Formulare unten auf der Seite, um Ihre Anforderungen für eine Diskussion oder ein Angebot anzugeben.
€1.995,00
Mengenbasierte Preistabelle
| Min | Max | Stückpreis |
|---|---|---|
| 1 | 4 | € 1995.00 |
| 5 | 9 | € 1695.00 |
| 10 | und mehr | € 1395.00 |
