PING C-Band Telekom Gitter

Haupteigenschaften:

  • Quarzglas Transmissionsgitter

  • Produktionstechnologie: Holostepper (Holographischer Stepper) und RIE-Ätzung

  • Das C-Band ist definiert als 1525 nm – 1565 nm (kann aber OEM-angepasst werden)

  • 100% dielektrische Materialien – Keine Polymere, Epoxide, Gelatine oder Metalle

  • Gitter-Chip-Dicke: 0,625 mm

  • Maximale Betriebstemperatur von mindestens 500 °C

  • Verpackung: Verpackt in Halbleiter-tauglichen Gelpak-Behältern, versiegelt in Reinraum Klasse 10

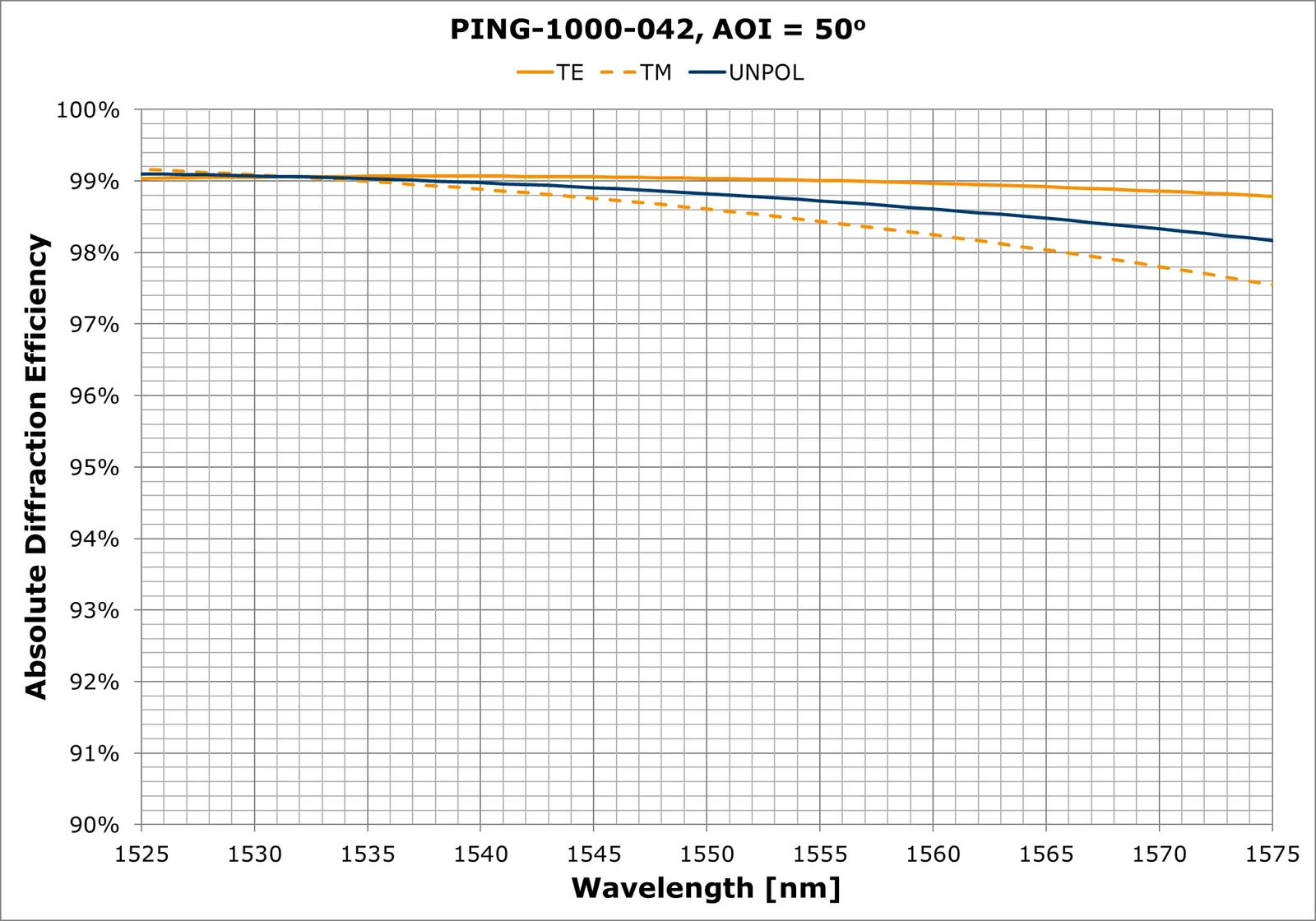

PING-1000-042

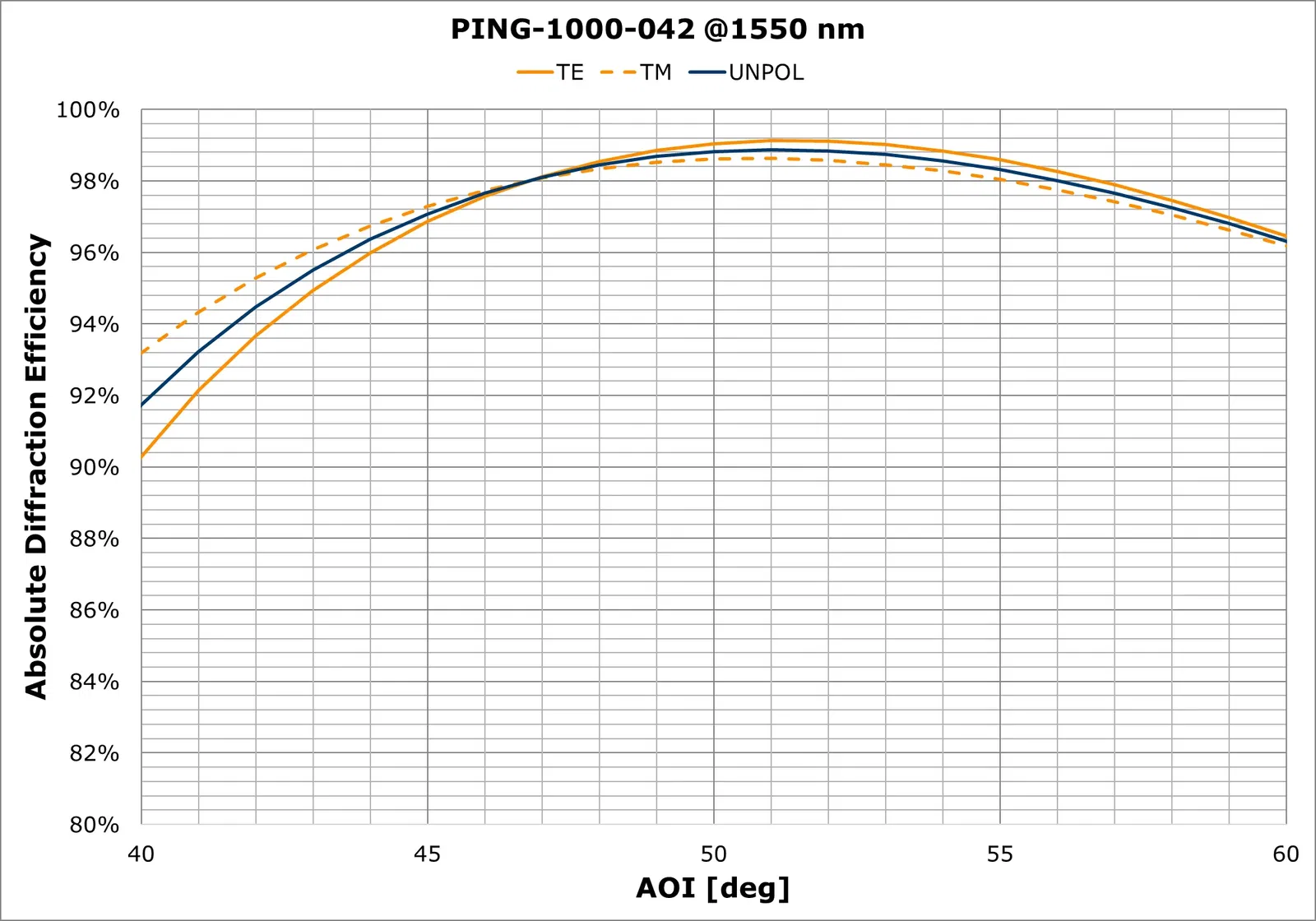

PING-1000-042 AOI
ParameterSpezifikation
GittertechnologieOberflächenrelief, geätzte Transmissionsgitter
ProduktionstechnologieHolographische/lithografische Stepper- und RIE-Ätzung
Gitterauflösung1000 l/mm
Beleuchtungsbandbreite1525 nm - 1575 nm
Einfallswinkel50 Grad
Beugungseffizienz (TE & TM)> 90%
PDL< 0.25 dB
Materialien100% dielektrische Materialien
Gitterfläche40 mm x 37 mm
Chipgröße43,6 mm x 38 mm
Chipdicke1 mm

Produktblätter herunterladen

Ibsen Produktblätter – PING-1000-042

Gerne entwickeln wir mit Ihnen zusammen ein optimales Gitter für Ihre OEM-Anforderungen. Verwenden Sie die Formulare unten auf der Seite, um Ihre Anforderungen für eine Diskussion oder ein Angebot anzugeben.

€2.995,00

Mengenbasierte Preistabelle

Min Max Stückpreis
1 4 € 2995.00
5 9 € 1995.00
10 und mehr € 1495.00
