Transmissionsgitter für Hochleistungs-Lasersysteme

Ibsen Photonics ist Ihr zuverlässiger und stabiler Lieferant von Transmissionsgittern für Hochleistungslasersysteme. Unsere Transmissionsgitter werden direkt in reines Quarzglas geätzt und bieten die weltweit höchste Beugungseffizienz sowie eine unübertroffene Energie- und Leistungsfähigkeit. Unsere Fertigungsprozesse sind für die Großserienlieferung von Transmissionsgittern mit hoher und konsistenter Leistung optimiert.

Warum führende OEMs mit Ibsen zusammenarbeiten:

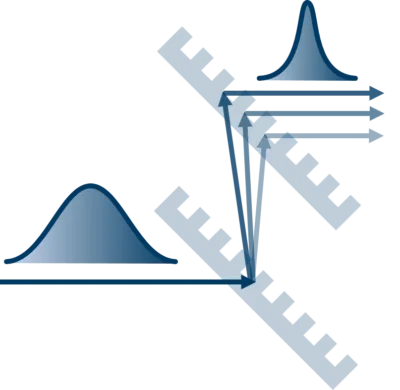

Pulskompression und -dehnung für Femtosekundenlaser

Pulskompression und -dehnung sind zentrale Anwendungen der Ibsen Quarzglas-Transmissionsgitter, die es Femtosekundenlasersystemen ermöglichen, hohe Pulsenergien mit exzellenter Stabilität zu erreichen. Bei der Chirped-Pulse Amplification (CPA) müssen sowohl der Stretcher als auch der Kompressor Bandbreite, Wellenfrontqualität und Effizienz bewahren, und Quarzglas-Transmissionsgitter erfüllen diese Anforderungen außergewöhnlich gut. Ihre Oberflächenreliefstruktur – lithographisch oder holographisch strukturiert und direkt in Quarzglas geätzt – entfernt Polymere, Epoxide, Gelatine und Metalle aus dem optischen Pfad, was eine hervorragende Leistungsfähigkeit und Langzeitstabilität gewährleistet. Hohe Beugungseffizienz, breite spektrale Abdeckung, geringe Wellenfrontverzerrung und robuste Winkeltoleranz ermöglichen eine saubere Rekompression von Ultrakurzpulsen über industrielle, wissenschaftliche und Ultrakurzpulslaser-Plattformen hinweg. Diese Eigenschaften machen Ibsen-Transmissionsgitter zu einer zuverlässigen Grundlage für OEMs, die stabile, hochleistungsfähige CPA-Systeme bauen.

Spektrales Strahlkombinieren oder Strahlaufteilung

Spektrales Strahlkombinieren (SBC) erhöht die Dauerstrichlaserleistung, indem es mehrere Wellenlängenkanäle zu einem einzigen Ausgang zusammenführt, ohne eine Phasenverriegelung zu erfordern. Da jeder Kanal bei einer anderen Wellenlänge arbeitet, addieren sich die Strahlen in der Leistung statt in der Phase, was SBC von Natur aus stabil und einfach zu implementieren macht. Ibsens Quarzglas-Transmissionsgitter eignen sich hervorragend für diesen Ansatz: Ihr vollständig dielektrisches Oberflächenrelief-Design bietet eine ausgezeichnete thermische und Umgebungsstabilität, frei von Beschichtungen oder organischen Materialien. Präzise geätzte Gitterprofile liefern eine hohe Beugungseffizienz und sehr geringe polarisationsabhängige Verluste über breite Bandbreiten, was eine effiziente Handhabung jedes Wellenlängenkanals gewährleistet. Ihre geringe Winkelempfindlichkeit vereinfacht die Ausrichtung und Systemintegration und unterstützt kompakte, zuverlässige SBC-Module für anspruchsvolle Industrie- und gerichtete Energieanwendungen.

Strahlaufteilung

Transmissionsgitter dienen auch als präzise Strahlaufteilungselemente, und Ibsens Phasenmasken sind speziell für diesen Zweck entwickelt. Bei +1/-1 Ordnungs-Phasenmasken wird der einfallende Strahl symmetrisch in die ersten Beugungsordnungen aufgeteilt, mit minimalem Restlicht der 0. Ordnung. Ibsen fertigt auch 0/-1 Ordnungs-Phasenmasken, die in Anwendungen eingesetzt werden, bei denen die –1. Ordnung mit der verbleibenden 0. Ordnung interferiert. Über die einfache Leistungsaufteilung hinaus erzeugen diese Masken das periodische Interferenzmuster, das zum Schreiben von Bragg-Gittern sowohl in optischen Fasern als auch in planaren Wellenleitern erforderlich ist. Da das geschriebene Gitter die Phasenmaske direkt repliziert, sind Pitch-Genauigkeit, Gleichmäßigkeit und fehlerfreie Fertigung unerlässlich. Ibsens Masken zeichnen sich durch eine stark unterdrückte Transmission der nullten Ordnung – typischerweise 0–2 % – aus, was saubere, kontrastreiche Interferenzmuster für Komponenten in Telekommunikation, Sensorik und Laserindustrie gewährleistet.

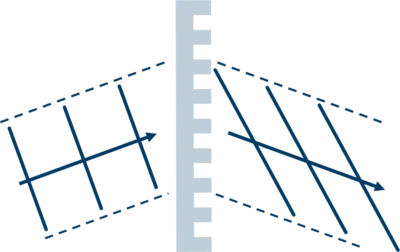

Pulsfrontverkippung

Pulsfrontkippung ist entscheidend für die effiziente THz-Erzeugung in nichtlinearen Kristallen wie LiNbO₃, wo die Gruppengeschwindigkeit des Pump-pulses und die Phasengeschwindigkeit der THz-Welle angepasst werden müssen. Ein Transmissionsgitter führt auf natürliche Weise Winkeldispersion ein, wodurch ein kontrollierter Weglängen-Gradient über den Strahl erzeugt und die erforderliche Pulsfrontkippung hervorgerufen wird. Der Kippwinkel ergibt sich direkt aus der Gittergeometrie und den Beugungsbedingungen, was eine präzise Abstimmung für eine optimale THz-Erzeugung ermöglicht. Quarzglas-Transmissionsgitter sind ideal für diese Anwendung, da sie eine hohe Beugungseffizienz mit stabiler, wiederholbarer Winkeldispersion und hervorragender Leistungsfähigkeit kombinieren. Dies gewährleistet eine zuverlässige Erzeugung der exakten Kippung, die für die phasenangepasste THz-Erzeugung in anspruchsvollen wissenschaftlichen und industriellen Systemen erforderlich ist.

Polarisationsaufspaltung

Polarisationsspaltende Gitter nutzen eine sorgfältig konstruierte Oberflächenreliefstruktur, um TE- und TM-Polarisationen mit hoher Effizienz zu trennen. Ibsens Gitterpolarisator ist eine vollständig aus Quarzglas gefertigte Komponente ohne Dünnschichtbeschichtungen, die eine außergewöhnliche Energiehandhabung und Umgebungsstabilität gewährleistet. Das geätzte Gitter transmittiert nahezu das gesamte TM (p-polarisierte) Licht, während es TE (s-polarisiertes) Licht hauptsächlich in die –1. transmittierte Ordnung beugt, wobei nur ein kleiner Bruchteil in reflektierte Ordnungen gelangt. Diese intrinsische Polarisationsselektivität ermöglicht eine robuste Dämpfung und Strahlführung für Ti:Saphir- und andere Ultrakurzpulslasersysteme. Durch Drehen des Gitters oder der einfallenden Polarisation können Benutzer das TM:TE-Verhältnis kontinuierlich einstellen, ohne GDD-Welligkeit, Wellenfrontverzerrung oder beschichtungsbedingte Degradation einzuführen. Die Quarzglas-Plattform gewährleistet Langzeitstabilität in Hochenergie-, Breitband-Ultrakurzpulzanwendungen.

Ibsen ist Ihr zuverlässiger und stabiler Lieferant von Transmissionsgittern höchster Qualität, untermauert durch über 30 Jahre Produkt- und Marktkompetenz.

Im Mittelpunkt unserer Fertigung steht Ibsens holographische Strukturierungstechnologie, weltweit anerkannt für ihre unvergleichliche Gitterperioden- und Chirp-Präzision. Für anspruchsvollere Strukturierungsanforderungen setzen wir auch die Photomasken-Strukturierungstechnologie ein.

In Kombination mit hochpräzisen RIE-Ätzprozessen, dem reinsten verfügbaren Quarzglasmaterial und präziser Messtechnik bietet Ibsen die weltbesten Transmissionsgitter für Hochleistungslasersysteme.

Für weitere Informationen zu unseren Transmissionsgittern für Hochleistungslaser wählen Sie bitte unten aus:

PCG: UV-VIS | 800nm | 9xxnm | 10xxnm | 1500nm | 2000nm
SBC Transmissionsgitter: SBC
Strahlteiler: +1/-1 | 0/-1
Gitterpolarisator: Ti:Saphir (800nm)
